大規模電解水制氫的諧波解析與解決方案
- 2022-04-19-

大規模電解水制氫的諧波解析與解決方案



《氫能產業發展中長期規劃(2021-2035年)》指出,可再生能源制氫在終端能源消費中的比重將明顯提升,對能源綠色轉型發展起到重要支撐作用,意味著電解水制氫的比例將不斷加大。

隨著大規模電解水制氫的發展,其中一個關于供電的重要指標“諧波”越來越受到業界的廣泛關注。在此將對什么是諧波、諧波的危害及如何處理諧波進行介紹。

一、什么是諧波

在談到諧波之前,先介紹下什么是基波,在我國的交流電網上,50HZ的正弦波可稱為“基波”,同時電壓會在負載上產生形狀類似的電流波形,如下圖所示,”u”為電壓,“i”為電流波形。

5

圖1 線性負荷的電壓及電流波形

但在實際的應用中,負載并不是完全線性的,雖然電網電壓還是50HZ正弦波,但是電流可能因為非線性負載而產生非正弦波,此時的波形可能如下圖所示。非線性負荷種類繁多,例如不間斷電源、開關電源、IGBT電源、整流器、變頻器、變頻空調、感應加熱爐、電子計算機、充電器等。

6

圖2 非線性負荷的電壓及電流波形



雖然電網輸入源是一樣的,但是圖1和圖2的電流波形并不一樣,如果將圖1的線性負荷波形理解成基波,那么圖2中的電流波形與圖1波形的差異,即是諧波。

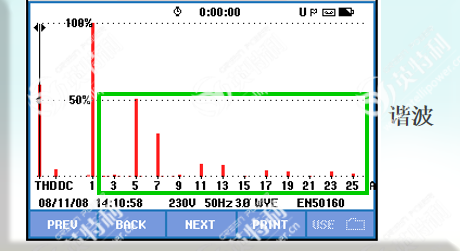

根據數學原理,通過傅里葉分解可將非線性負荷的波形拆分為50Hz的倍數頻率的波形,基波(50HZ)之外的統稱為諧波,其倍數即是諧波的“次數”,常見的有5次、7次、11次等。5次諧波,即可理解成50HZ的5倍頻率的分量波形,即250HZ的分量。


圖3

圖4



二、諧波的危害

諧波使公用電網中的元件產生附加的損耗,降低了發電、輸電及用電設備的效率。大量三次諧波流過中線會使線路過熱,甚至引起火災。諧波會影響電氣設備的正常工作,使電機產生機械振動和噪聲等;使變壓器局部嚴重過熱;使電容器、電纜等設備過熱、絕緣老化、壽命縮短,以致損壞。引起電網諧振,使得諧波電流放大幾倍甚至數十倍,會對系統,特別是對電容器和與之串聯的電抗器形成很大的威脅,經常使電容器和電抗器燒毀。諧波會導致繼電保護,特別是微機綜合保護器與自動裝置誤動作,造成不必要的供電中斷和生產損失。諧波還會使電氣測量儀表計量不準確,產生計量誤差,給用電管理部門或電力用戶帶來經濟損失。



三、諧波相關標準

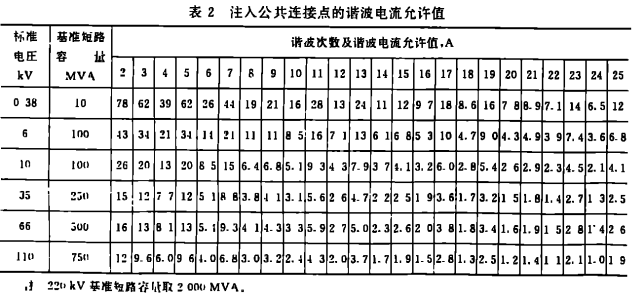

我國針對諧波的標準為GB/T14549-1993《電能質量:公用電網諧波》,對電流諧波和電壓諧波的規定如下:


表1



表2

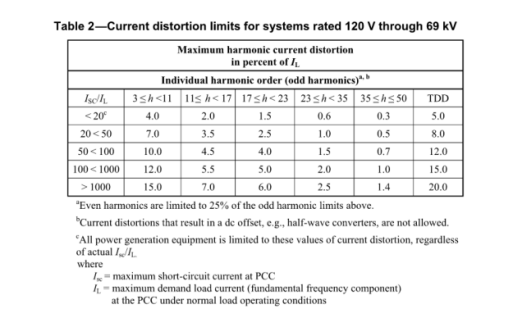

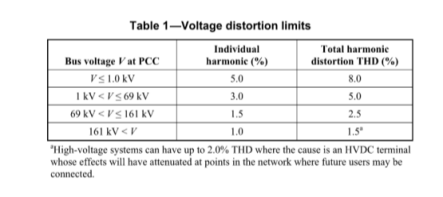

國際上針對諧波的標準為IEEE 519-2014,電流諧波和電壓諧波的規定如下:



表3





表4







一、大規模電解水制氫降低諧波措施

針對大規模電解水制氫(500方/小時、1000方/小時及以上產氫量的電解水制氫制氫設備)的整流裝置,目前有兩種主流的降低諧波的整流產品,一是多脈波晶閘管整流,二是IGBT PWM整流+DC/DC斬波。

英特利公司設計生產的多脈波晶閘管整流系統已在多個多臺1000方項目現場使用,在無需增加濾波裝置的情況下,通過單臺24脈波或12脈波+多脈波移相技術可實現比較理想的電流及電壓諧波。即使制氫設備處于不同負荷時,也能滿足諧波要求。

張家口

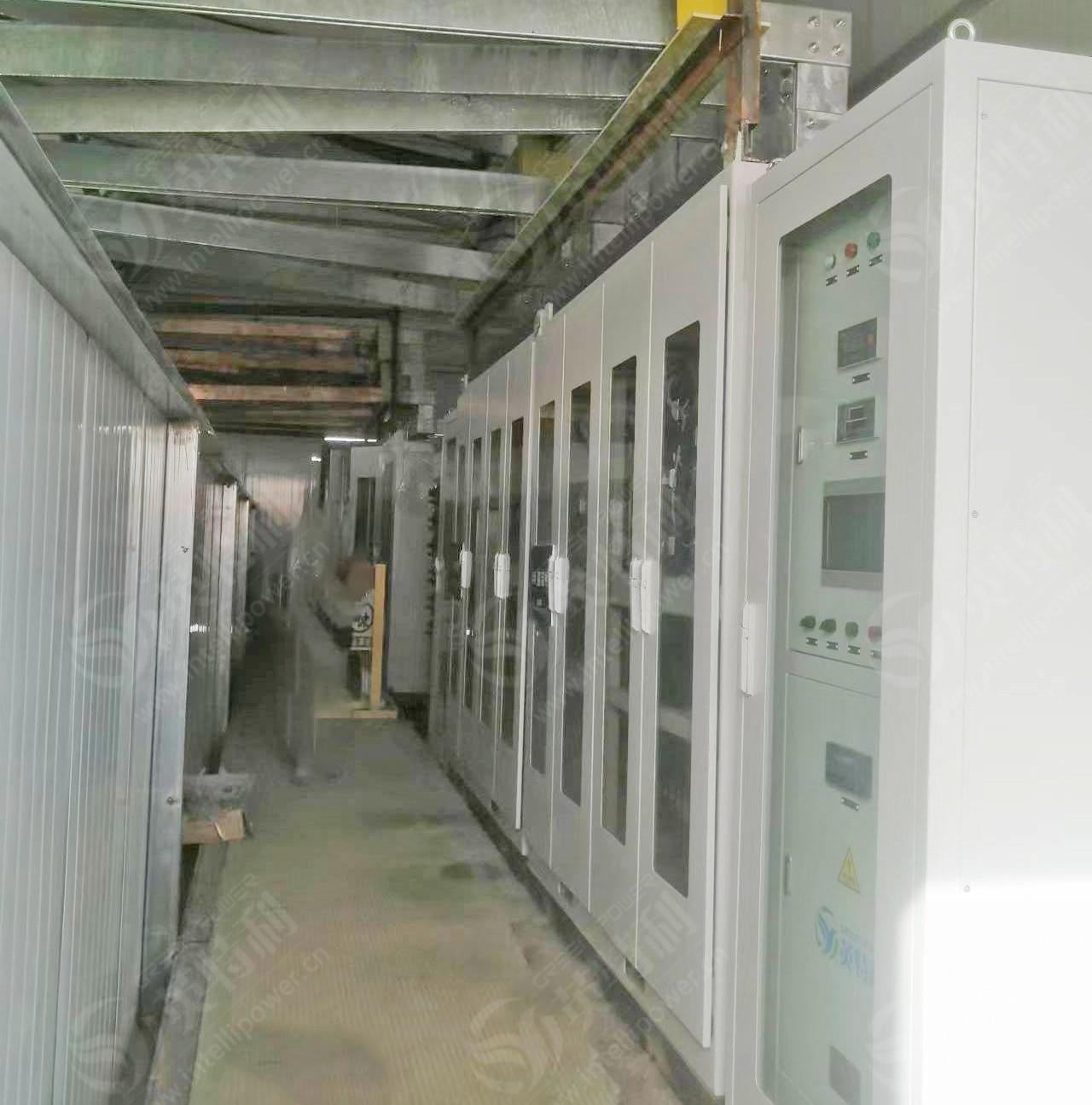

圖5英特利整流柜張家口冬奧項目現場

寶豐能源(1)壓縮(1)

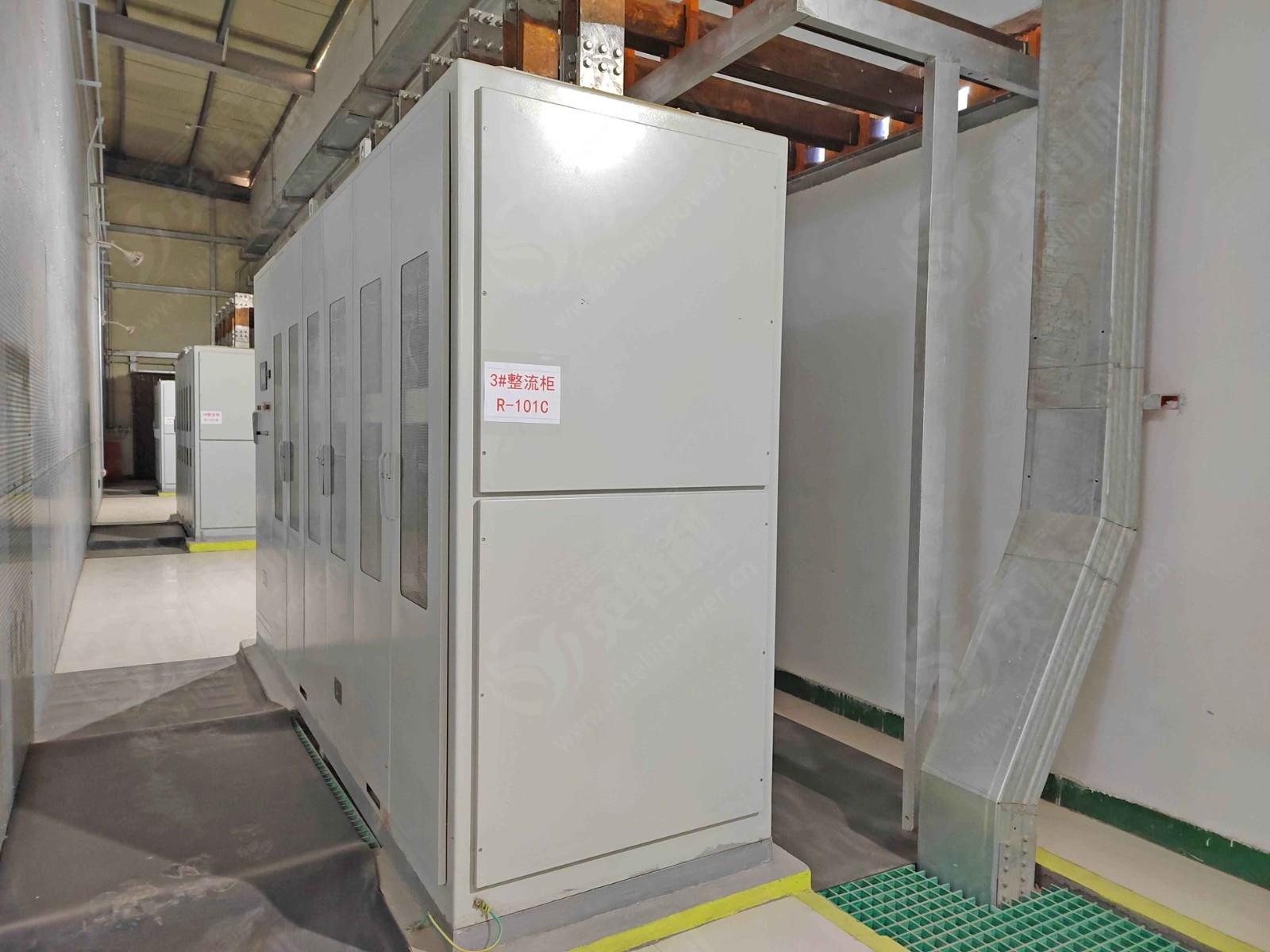

圖6英特利整流柜寶豐項目現場

亞洲硅業(1)壓縮(1)

 圖7英特利整流柜亞洲硅業項目現場

  中石化

 圖8英特利整流柜中石化測試現場

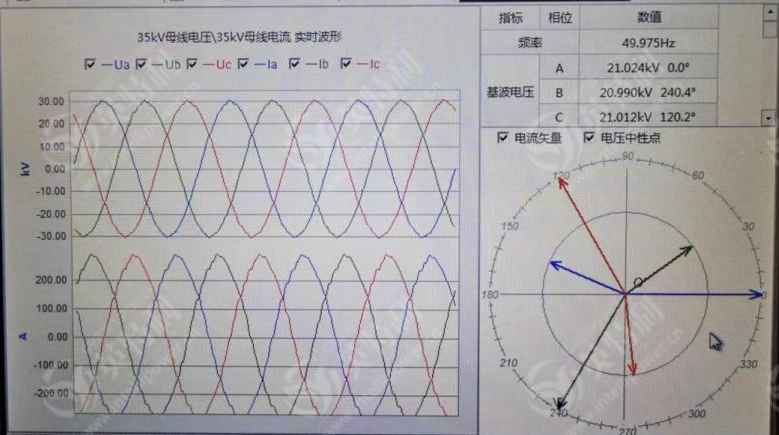

經現場測試,單臺24脈波運行時(單臺運行時為諧波最惡劣的情況)電流諧波總畸變率約為3-4%,電壓諧波約為1.1%。經多臺移相后,即使在不均衡負荷時非理想48脈波的電流諧波也可達到約3%。

3

圖9

4

圖10

且針對大規模制氫的應用場景,制氫設備數量越多,可移相組成更高脈波數(如60脈波、72脈波、96脈波),諧波效果越好,可使電流諧波控制在1%以內。無需額外增加諧波濾波裝置,大大節約了成本和占地面積。



IGBT PWM整流+DC/DC斬波方案通過PWM整流電路可使電流諧波低于3%,也能達到低諧波的效果,但目前此方案的成本代價較高。



二、電解水制氫整流相關的其他重要指標

除了諧波之外,與整流系統相關的其他一些指標也比較關鍵,如可靠性、轉換效率、功率因數、投資成本、不同電解槽的適應性、占地面積、維護量等。

針對500方以上的電解水制氫設備,晶閘管整流可實現功率因數0.95(不增加補償裝置情況下)、效率≥98.5%、能適應各種電解槽的電流需求(目前應用在電解水制氫最大電流到35kA)、技術成熟可靠、投資成本低、占地面積小、維護量小。



英特利公司專注于整流設備的研發、設計、制造、服務20余年,被評為湖北省專精特新“小巨人”企業。產品包括晶閘管整流電源、IGBT高頻開關電源、IGBT PWM整流電源、IGBT斬波電源、DC/DC光伏制氫電源,可為電解水制氫設備提供多種整流解決方案,曾參與70余個電解水制氫項目,并出口到德國、荷蘭、韓國、日本、巴西、印度等多個國家的電解水制氫市場,與國內外的電解水制氫設備廠家建立了長期合作。



三、英特利電解水制氫整流一站式解決方案

英特利為可再生能源制氫提供一站式整流解決方案,可覆蓋單臺5Nm3/h到4000Nm3/h的電解水制氫設備,根據產氫量、電源參數、供電特性、現場布局等具體情況,提供定制化的性能更優、成本更優的配置方案,單臺功率可從20kW到20MW,有5種可選產品:晶閘管整流器、PWM整流器、IGBT斬波電源、IGBT高頻開關電源、DC/DC光伏直供變流器,可滿足光伏制氫、風電制氫的特性,近期中標國內外多個光伏制氫、風電制氫整流項目。
