何為可控硅整流器三相橋和雙反星整流電路?
- 2020-05-22-

三相全控橋和雙反星整流電路是可控硅整流器常用的兩種整流方式,今天我們分析下何為可控硅整流器三相橋和雙反星整流電路。

一、三相橋式全控整流電路

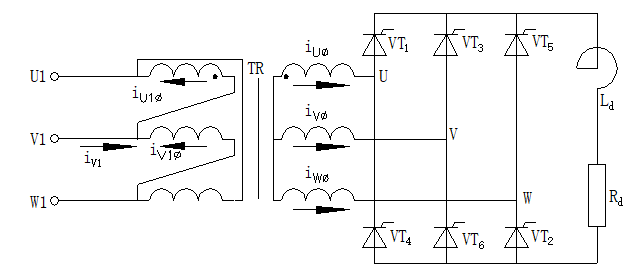

電路形式

1.1 工作原理

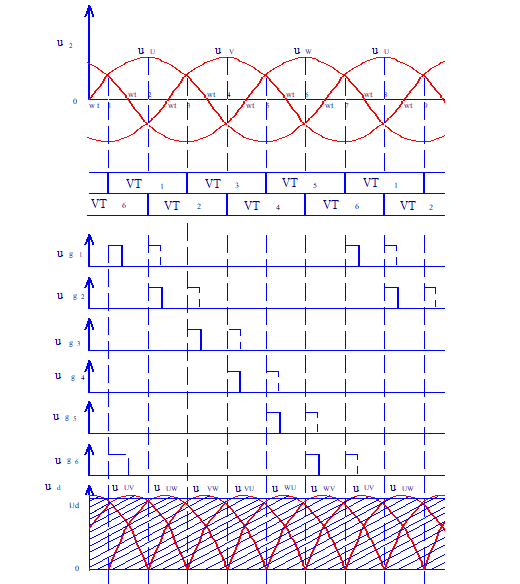

1)α=0o

負載端要有輸出電壓,必須共陰極和共陽極組各有一晶閘管導通,對共陰極組,其輸出電壓波形是三相相電源波形的正半周包絡線。對共陽極組,其輸出電壓波形是三相相電源波形的負半周包絡線。在三相線電壓波形上是正半部分包絡線。

(2)α〉0o

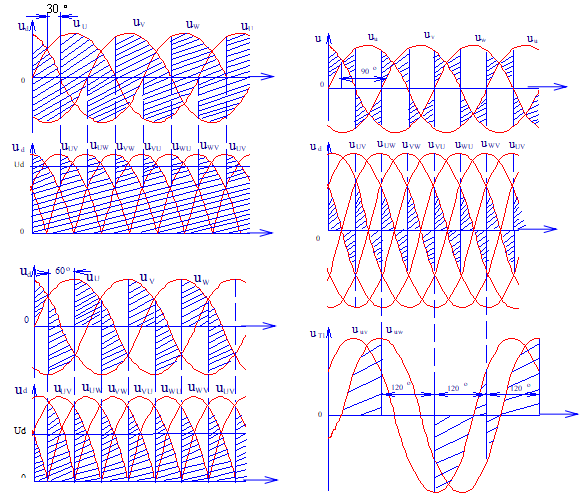

下圖為α=30o、α=60o、α=90o波形


波形說明:

α≤60o時,ud波形均為正值;60o<α<90o時,由于Ld作用, ud波形出現負值,α=90o時,正負面積相等, ud =0。

1.1 數量關系:

1.1 結論

1)移相范圍0o~90o

2)α≤60o時,負載端電壓連續。

3)負載端電壓為線電壓。

4)對觸發脈沖要求:

三相橋式全控整流電路在任何時刻必須保證兩個晶閘管同時導通才能形成回路,為保證整流裝置能啟動工作,或在電流斷續后能再次導通,必須對兩組中應該導通的一對晶閘管同時加觸發脈沖。一種是寬脈沖,一種是雙窄脈沖。



二、帶平衡電抗器的雙反星可控整流電路

2.1 概述

平衡電抗器:一個帶中心抽頭的鐵心線圈,抽頭兩側的匝數相等,兩邊電感量相等,在任一邊線圈中有交變電流流過時,兩邊均會有大小相同、方向一致的感應電動勢產生。

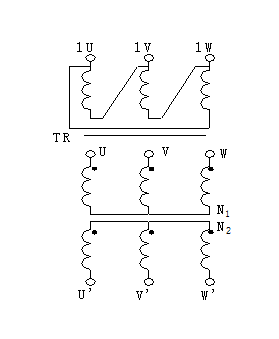

雙反星形變壓器:整流變壓器具有兩組二次繞組,且都接成星形,但兩繞組接到晶閘管同名端相反,畫出電壓矢量圖是兩個相反的星形。

2.1 線路形式

2.3 平衡電抗器的作用:

帶平衡電抗器的雙反星可控整流電路平衡電抗器的作用使流過整流元件與變壓器二次電流的波形系數降低,再輸出同樣直流電流時,可使二極管或晶閘管的額定電流減小并提高變壓器的利用率,在大電流輸出時,晶閘管可少并聯或不并聯。

2.4 工作原理:

1阻性負載:

α≤60o時,波形連續,

α60o時,波形斷續,

α移相范圍為120o。

帶平衡電抗器的雙反星形可控整流電路阻性負載 波形(α=30o,α=60o時)

2感性負載:

α≤60o時,波形不出現負電壓,同阻性負載。

60o<α<90o, 波形出現負電壓. 。

α=90o, Ud≈0。

雙反星形帶平衡電抗器可控整流電路感性負載α=90o波形

2.5 帶平衡電抗器的雙反星形可控整流電路特點

(1) 雙反星形電路是兩組三相半波整流電路的并聯,輸出整流電壓波形與六相半波整流時一樣,所以脈動情況比三相半波整流小得多。

(2) 由于同時有兩相導通,整流變壓器磁路平衡,不像三相半波整流,存在直流磁化的問題 。

(3) 與六相半波整流相比,整流變壓器二資助繞組利用率提高了一倍,所以在輸出同樣的直流電流時,變壓器的容量比六相半波整流時要小。

(4) 每一整流元件承擔負載電流的一半,導電時間比三相半波整流時增加了一倍,提高了整流元件承受負載的能力。



三、三相橋和雙反星帶平衡電抗器電路的選擇

根據整流器的具體參數,如輸出電壓、電流、功率、脈波數、冷卻方式等綜合因素來選擇采用何種電路形式,使得整流系統優化,性價比高。

英特利可提供關于可控硅整流柜的技術咨詢,歡迎垂詢:alice@intellipower.com.cn。
