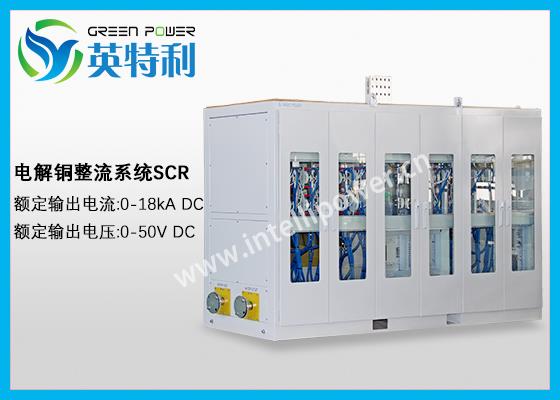

18kA 50V電解銅整流電源,陽極銅版、陰極銅版精煉變壓器整流系統
應用
銅的電解提純：將粗銅預先制成厚板作為陽極，純銅制成薄片作陰極，以硫酸(H2SO4)和硫酸銅(CuSO4)的混和液作為電解液。通電后,銅從陽極溶解成銅離子(Cu)向陰極移動，到達陰極后獲得電子而在陰極析出純銅（亦稱電解銅）。
介紹

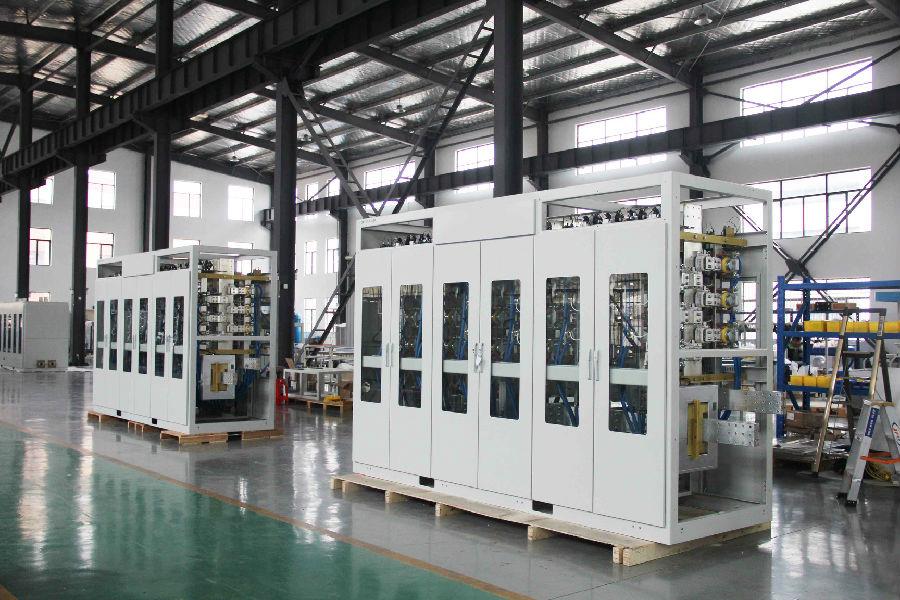

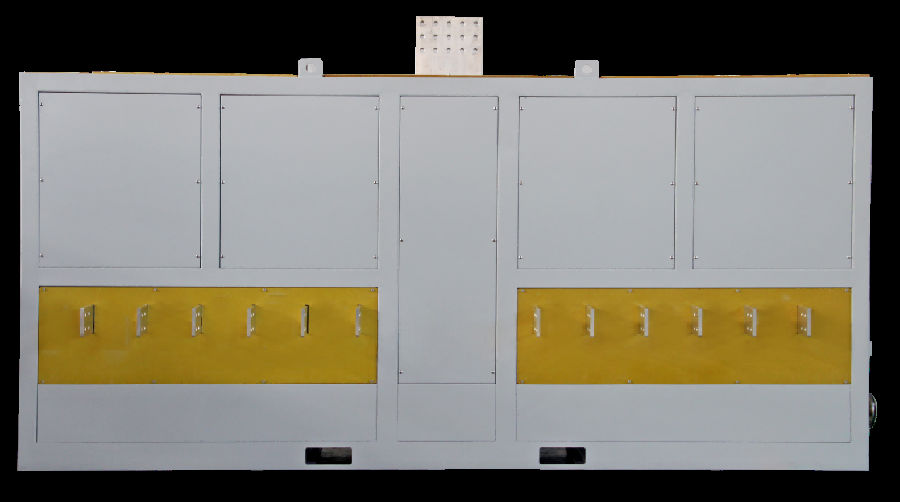

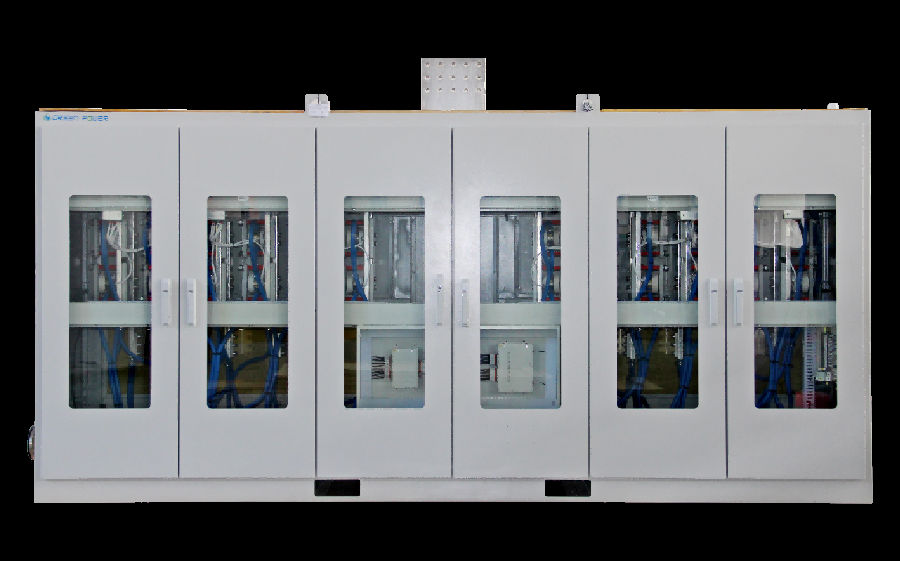

18kA/50V可控硅整流器主要由整流器和控制柜組成，輔以變壓器組成一套12脈波整流系統，具有功率因數高、諧波電流低的特點。 整流器的冷卻方式為水冷/水冷。
控制柜是控制系統的核心。 它控制晶閘管的導通，使整流器的輸出實時跟蹤輸入。 控制柜采用觸摸屏完成人機交互功能，通過觸摸屏完成系統參數設置、操作、數據和狀態顯示等功能。遠程控制功能由上位機實現。
技術參數
輸入電壓 | AC 3 相 kV 級, 50Hz/60Hz |
額定輸出電壓 | 50V (可高達DC1000V) |
額定輸出電流 | 18kA (可高達DC100kA) |
設計標準 | IEC-60146、IEC-60076、IEC-61378、國標GB3859 |
輸入功率因數 （在額定負載下） | 通過有載調壓開關≥0.90，通過無功補償裝置功率因數可達到0.97以上 |
效率 （在額定負載下） | ≥98%（與輸出電壓有關） |
控制精度 | ±0.2％以內 |
控制類型 | 數字控制 |
IP等級 | 可高達IP54 |
環境溫度 | Max. 50℃ |
輸出脈波數 | 12脈(6脈、12脈、24脈等) |
控制模式 | 恒流 |
過載能力 | 150% 1分鐘，110% 5 分鐘, 100% 長期運行 |
冷卻方式 | 水冷(冷卻水是去離子水) |
變壓器冷卻方式 | OFAF(OFWF、OFAF、ONAN) |
安裝位置 | 室內(室內或室外) |
人機界面 | 彩色觸摸屏 |
遠控接口 | 4-20mA/0-10V信號及干接點、Modbus、Profibus、 Profinet |
可控硅N-1冗余 | 是 |
熱交換器 | 去離子水/自來水，帶冗余 |
保護 | 接地檢測和接地故障報警 可控硅RC吸收電路 快速熔斷器 過熱保護 輸出過壓保護 輸出過流保護 水壓保護 水溫保護 其他可根據客戶要求設計 |
配套設備（供貨范圍）

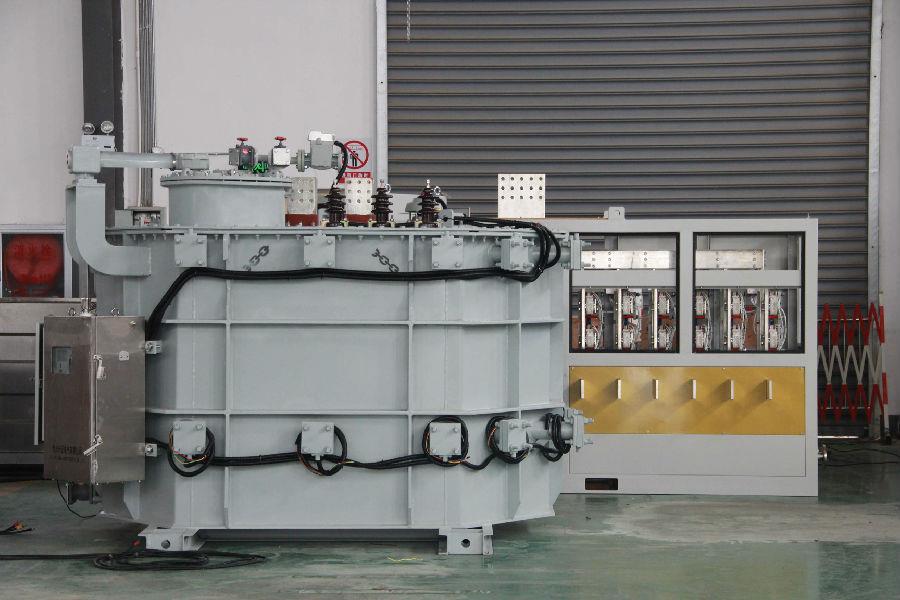

變壓器

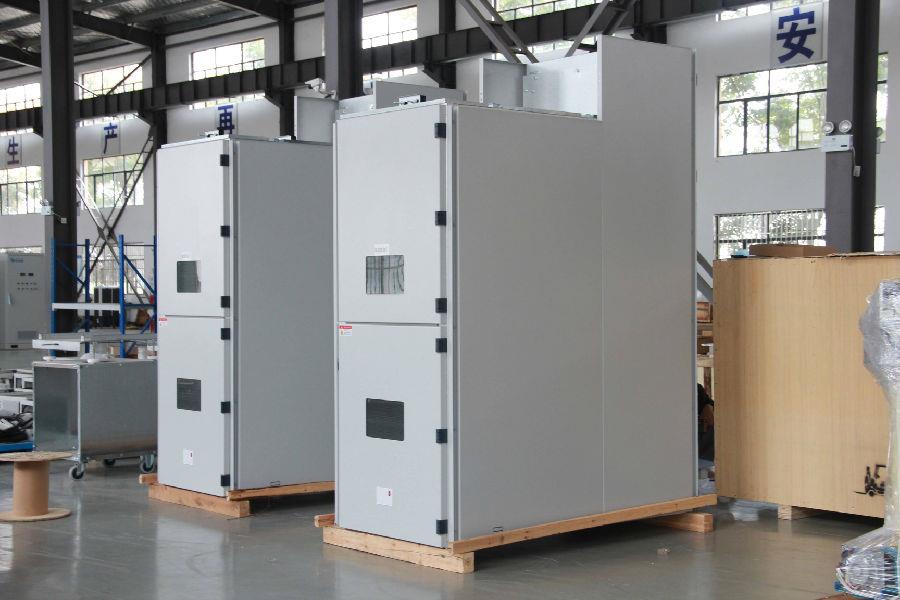

開關柜，

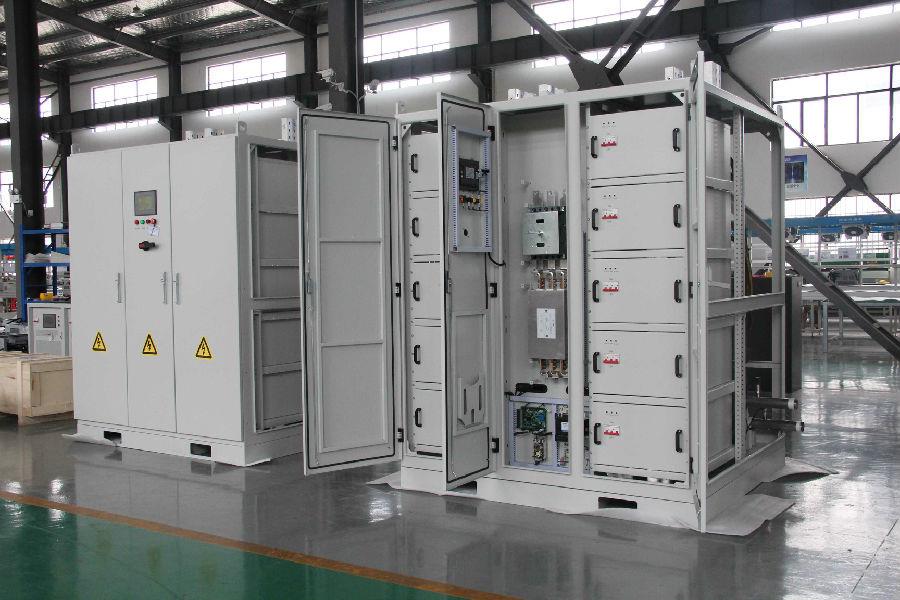

控制柜，

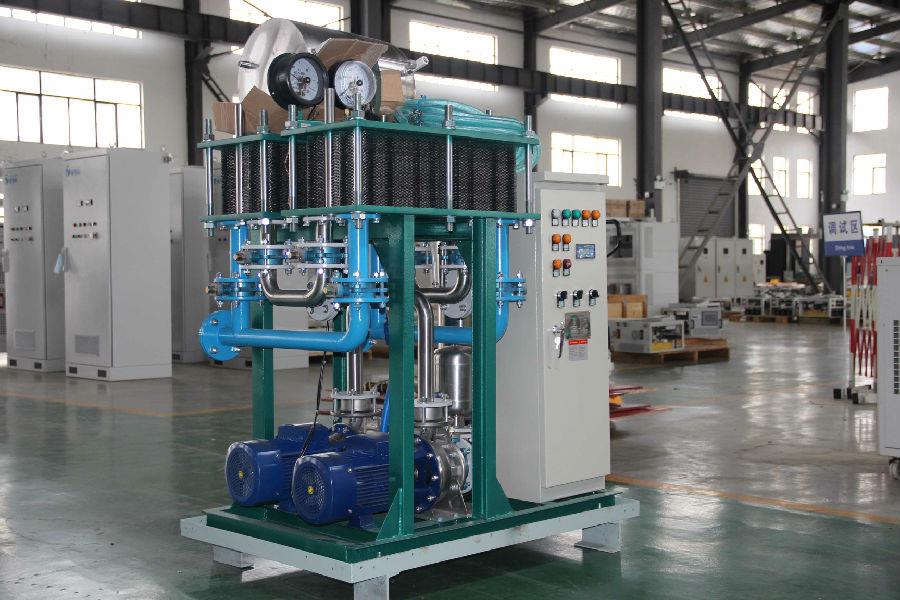

水冷器（水水冷卻），
遠控電腦，
直流傳感器，
直流開關，
變壓器到整流器的銅排1m長及軟連接0.55米，
整流器到直流開關的銅排1米和軟連接0.75米。

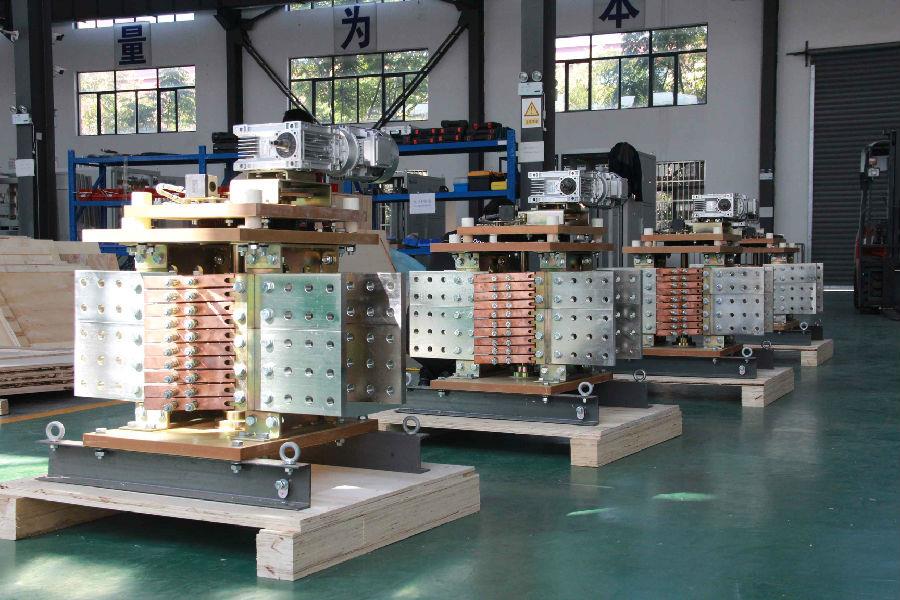

配件
包裝方式

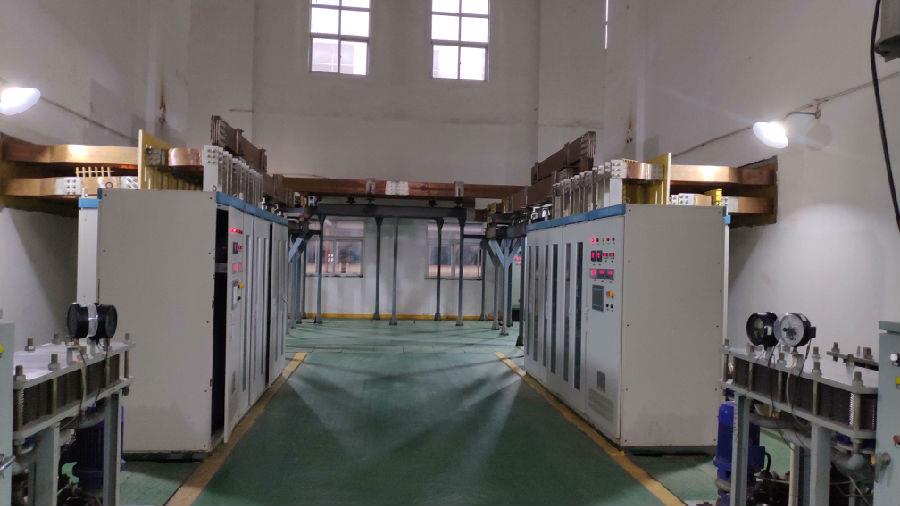

行業部分業績
18kA 30V、20kA 550V 、 26kA 715V 、40kA 10V....
