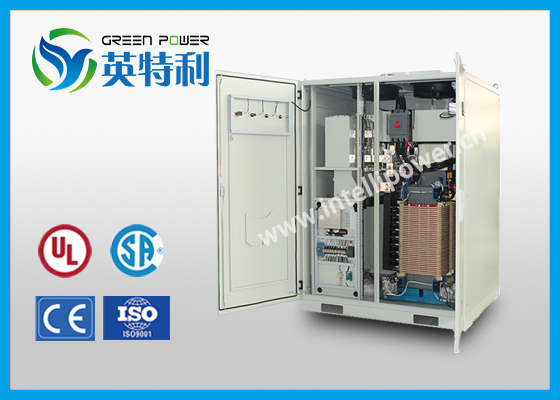

2500A 100V 電解鋅可控硅整流機風冷

介紹

該整流器系統旨在為電解銅和鋅工業，苛性鈉，電解水等提供直流能量，總輸出為250kW。

整流器的主電路主要由1個6脈沖干式風冷變壓器，1個平衡電抗器和1個2500A / 100V晶閘管整流器模塊組成。變壓器降低輸入電壓，并為晶閘管整流器模塊供電。晶閘管整流器模塊將交流電轉換為直流電。

整流器的控制電路主要由一個帶有7英寸觸摸屏的遙控盒，一個晶閘管觸發控制器，一個用于變壓器的溫度控制器，電流和電壓傳感器等組成。操作員可以使用觸摸屏完成人機交互功能，并通過觸摸屏完成系統參數設置，操作，數據和狀態顯示等功能。晶閘管觸發控制器是控制系統的核心，它控制整流器模塊的晶閘管遵循給定的電流或電壓信號。

技術參數

控制盒

整流器配有控制盒，通過控制盒可以實現整流器的運行，參數設置，數據記錄功能等。

控制箱包括一個7英寸觸摸屏，兩個指示燈和一個警報蜂鳴器。 控制箱通過專用電纜與整流器連接。

遠程

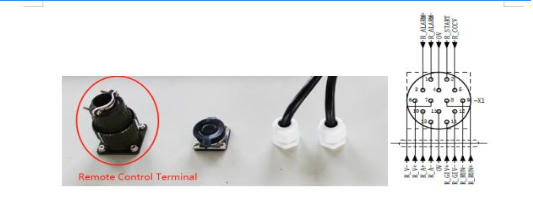

整流器可以通過4-20mA模擬和I / O信號進行遠程控制和監視。 遠程控制信號通過14針航空插頭連接到整流器，如圖所示。 如果需要遠程控制，請首先在觸摸屏上將整流器模式設置為“遠程”。

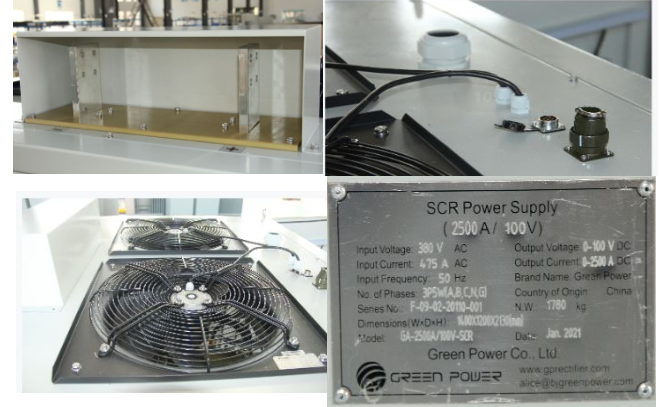

整流器局部照片
