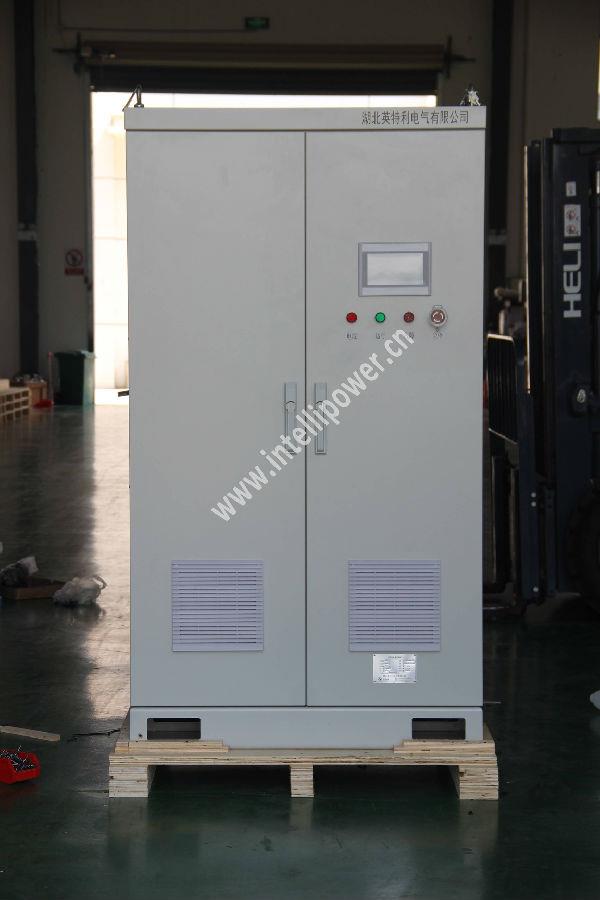

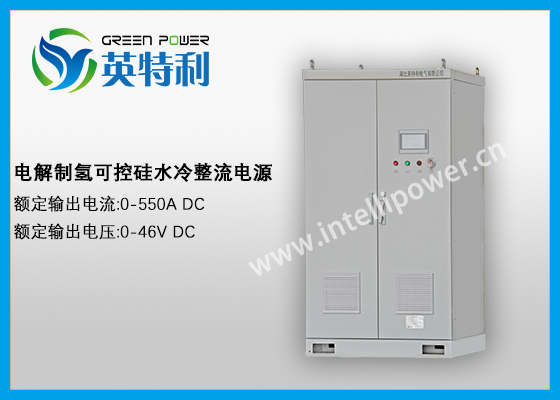

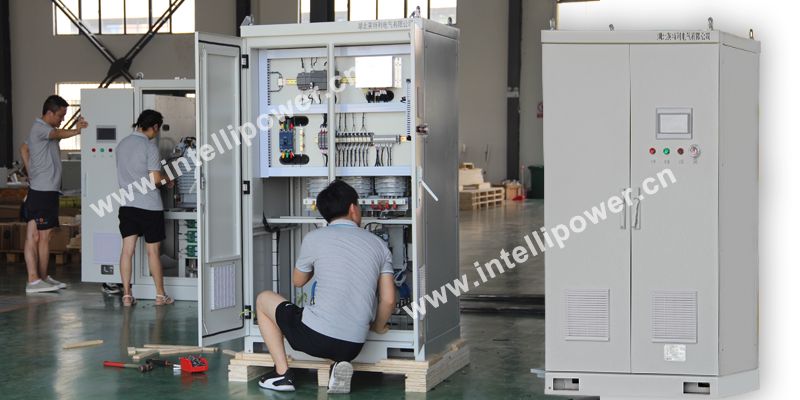

550A 46V 可控硅水冷制氫電解電源整流柜子

介紹

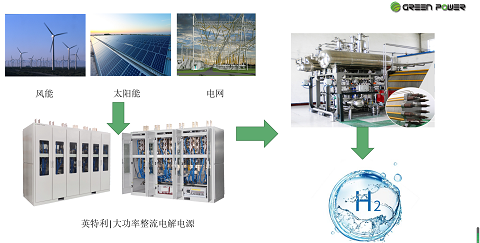

^{水電解制氫可控硅整流柜將電網的三相交流電轉換為水電解制氫電解槽需要的直流電，為電解的發生提供電能，是水電解制氫的必需設備。整流柜系統一般包括變壓器、整流柜、控制柜?，F階段國內電解水制氫有堿性制氫（AWE）、PEM制氫和SOEC制氫三大技術路線，由于成本、成熟度與產業鏈配套等多因素決定，AWE是目前的主流。}

^{我國AWE裝置的總安裝總量為1500~2000套，水電解制氫設備【整流柜】由我公司提供，滿足諧波、功率因數等嚴格的指標要求。}

電解水制氫電源解決方案:

AC-DC、DC-DC方案可選三種電源技術：IGBT開關電源、SCR可控硅電源、IGBT DC/DC電源。

 550A 46V 技術特點:

_{1. 晶閘管：中車株洲時代KPX型，整流元件的富裕量需達100%以上。}

_{2. 整流方式：三相橋6脈波。}

_{3. 保護：輸出過流、電源進線端浪涌抑制、欠壓、過壓、缺相、整流變壓器鐵芯溫度過高、直流匯流母排溫度過高等保護功能，可控硅元件換相 R-C 保護、主控制器脈沖信號丟失、直流輸出過流等多種自動保護功能，且具有聲光報警功能。當設備處于穩壓工作時，輸出短路，短路電流被自動限定在額定值范圍內，當設備處于穩流工作時，輸出短路，短路電流限制在額定值范圍內可調。能防瞬時沖擊和帶載啟停。}

_{溫度檢測保護：在整流變壓器、晶閘管元件、硅整流元件、匯流母排上均安裝有溫度過高保護溫度繼電器，當這些檢測點的溫度超過設定值時，過熱指示燈亮，同時封鎖晶閘管觸發脈沖；}

_{過電壓吸收保護：整流柜內對交流進線設SPD和阻-容操作、浪涌過電壓吸收裝置，晶閘管帶有阻容換相過電壓吸收保護。}

_{交流電源缺相保護：當交流進行電源缺相時，缺相保護繼電器動作，指示燈亮，同時封鎖晶閘管觸發脈沖；}

_{4. 整機采取多種防腐措施處理,主控板全密封,整個遠控裝置能夠在酸堿潮濕等腐蝕環境長期可靠穩定運行。整機結構簡潔,維護方便。}

_{5. 柜內控制回路使用的控制導線全部采用BVR多芯軟銅導線，線的端頭均具有接線標號（帶線標）。不同電壓等級回路的連接導線（動力電纜和控制電纜）均需嚴格分開敷設，互不干擾影響。}

_{6. 機柜具有保護接地銅母排，保證電源安全可靠接地。}

_{7. 柜內主要元器件均標明器件代號，與圖紙器件代號完全一致。}

_{8. 觸摸屏人機界面}

_{9. 可維護性：設計預留足夠的維修空間，以利于保養與維修，并大限度地減少維修工作量,降低維修成本，各主要零部件盡可能按照等壽命、少維修的要求設計；零部件在設計中充分考慮維修的方便性和可靠性，各組件盡量采用模塊化結構，以減少在修時間。}

_{10. 出現故障時，可以通過采取以下措施對故障進行快速檢測、識別及定位：}

_{a） 查詢上位機的信息顯示單元；}

_{b） 觀察模塊上的故障信號顯示燈；}

_{c） 專用的故障診斷工具軟件。}

_{11. 所有端子采用菲尼克斯、魏德米勒。所有端頭、標簽采用機打, 箱體名稱標牌和KKS編碼標牌采用不銹鋼標牌，標牌不得采用粘接方式，柜體顏色：計算機灰。}

_{12. 整流器柜體結構及工藝要求。}

_{（1）電源柜體材質及加工工藝}

_{a）機柜采用采用冷軋鋼板數控折彎、沖壓、焊接加工制作。}

_{b) 柜體表面酸洗、磷化、烘干后進行表面噴塑，噴塑顏色RAL7035小皺；底座噴塑RAL7022平光待定；}

_{c）柜體前后開門，后門帶冷卻通風散熱孔。側板為可拆式，柜體結構簡潔，外形美觀大方，方便維護、維修 。}

_{d）柜體框架厚度不小于3mm，柜門厚度不小于1.5mm,側面板厚度不小于1.2mm 。}

_{e) 機柜的正面及背部的下端設置有兩個專用接地端子及接地銅母排。}

_{f) 整機內部結構功率線纜從機柜底部進出線的方式，方便接線。交流輸入端子標明電壓和對應的相別，電源輸出端子標明端子的極性。輸入、輸出端子設計在設備的后方、底部合理位置。電氣安全，操作方便，結構美觀。}

_{g) 每個電源柜體頂部安裝有4個吊環，支持吊裝、支持叉裝；}

_{h))柜體安全防護等級：IP43.}

_{13. 整流柜的生產制造工藝要求。}

_{1）所有與外部連接的導線應接于端子排上，端子排上應有一定的備用端子，每個端子的每個接線頭只能接一根線。}

_{2）所有操作開關、主要子部件需加貼表明功能名稱的標簽。}

_{3）不同電壓等級和類型的端子應相互隔離并做標注。}

_{4）選用滿足 EMC 標準的電子元器件；}

_{5）柜體采用金屬腔體密閉結構，盡可能減少不必要的孔洞及縫隙；}

_{6）控制單元置于相對獨立屏蔽的腔體中；}

_{7）控制電源采用濾波器進行濾波；}

_{8）用于控制回路測量的連接線都采用屏蔽電纜；}

_{9）控制電纜的布線盡可能遠離高壓電纜，使用單獨的走線槽；}

_{10）當控制線必須與高壓電纜交叉時，采取正交布線；}

_{11）模塊上的脈沖分配單元與門控單元間的信號通過光纖傳輸；}

_{12）控制單元和模塊通過電磁兼容試驗；}

_{13）外殼通過接地端子可靠接地。}

_{14）所有端子采用菲尼克斯、魏德米勒。所有端頭、標簽采用機打, 箱體名稱標牌和KKS編碼標牌采用不銹鋼標牌，標牌不得采用粘接方式，柜體顏色：計算機灰。}

_{14. 具有軟起動/軟給定功能，軟給定時間可在0-200S范圍可整定。}

_{15. 精度：≤0.5%。}

_{16. 柜內銅母排電流密度：交流進線銅排、整流臂及匯流銅排電流密度≤1.6A/mm2，母線均為優質銅材。}

_{17. 西門子PLC，通過Profibus DP(或PROFINET，或RS485) 現場總線協議做為PLC遠程控制，制氫整流單元的檢測數據以及控制功能可通過Profibus DP(或PROFINET，或RS485)通訊和IO硬線兩種方式實現，控制系統硬件選用西門子ST30型主流CPU（可作為從站）。制氫整流柜與制氫機PLC的通訊滿足要求，控制邏輯可修改，并提供甲方。}
