15kA 380V 1000Nm3/h一體化太陽能電解水制氫電解設備
150kA 380V
介紹
該直流可控硅整流器用于‘一體化太陽能電解水制氫項目’，配合國產高效堿性電解槽等制氫設備使用，總功率為5.7WM。不同于傳統化石能源制氫，該項目通過太陽能電解水所生產的氫氣，是真正意義上的“綠色氫氣”，相應的減少的碳消耗以及二氧化碳的排放。
主要參數
參數名稱 | 參數 |
輸入電壓 | AC 3 相20kV ±5%, 50Hz(定制設計) |
額定輸出直流電壓 | DC 380V |
額定輸出直流電流 | DC 15kA |
額定輸出功率（maximum） | DC 5.7MW |
加速功能 | 是的 |
HMI（人機界面） | 控制柜上的本地觸摸面板 |
操作模式 | 手動（本地觸摸屏）/自動（DCS） |
整流冷卻型 | 去離子水冷卻 |
功率因數 | 0.9@operating point 100% |
效率@額定負載 | ≥97%@operating point 100% |
設定點輸出電流/功率的穩定性 | ±1% |
諧波 THDi | 約 <12% 無濾波器補償 |
交直流母線結構材料 | 銅 |
控制類型 | 數字控制 |
整流板防護等級（IP） | IP42(可能達到 IP54) |
設計時考慮的環境溫度 | Max. 50℃ |
DCCT類型 | Hall |
整流器 | 可控硅 |
整流器主電路配置 | 三相橋 |
控制類型和方式 | 恒流 |
負載/過載 | 150% for 1 分鐘, 110% for 5 分鐘 |
變壓器冷卻方式 | OFWF |
絕緣等級 | A |
環境 | 室內或者室外 |
變壓器硅鋼片 | 采用優質冷軋硅鋼片，高 磁導率低損耗30Q120 |
HMI | 彩色觸控面板 |
遙控接口 | 4-20mA信號和干接點或通過RS485通訊或根據客戶要求 |
保護 | 接地監控 晶閘管 RC 緩沖器 快速動作保險絲 缺相 輸入過壓/欠壓 短路 輸出電流限制 整流器過熱 輸出過壓 輸出過流 變壓器氣體保護 變壓器超溫 和其他保護 |
漆面 | 粉末涂料 RAL7035 |
機械結構 | 非磁性材料 控制部件在控制面板中 門配有合適的透明蓋 整流器中的所有螺栓和螺母均為不銹鋼材料。 |
整流器外形尺寸(L*W*H)和重量 | 3000*1500*2200(mm), 3000kg |
整流器主要特點
◆ DSP數字控制，精度高，可靠性高
◆ 多達96路開關信號監控（熔斷器狀態、晶閘管散熱器溫度）
◆ 觸摸屏人機界面，記錄歷史數據記錄，監控系統狀態，輸出波形，報警自診斷等。
◆ 整流柜直流輸出（無氧銅TU1）。
◆ 門上裝有透明罩，可以清楚地看到里面的設備和部件。整流柜所有側蓋均為可拆卸式。
◆ 帶電部件被覆蓋以確保安全。所有檢修門構成使用限位開關的停止電路的一部分，以限制對高功率設備的訪問。
◆ 整流柜同步信號取自整流變壓器次級，有低壓備用同步信號源。
◆ 整流柜防護等級為IP42。
◆ 整流母線經過防腐處理。
◆ 整流器安裝在室內。
◆ 整流器內部母線采用無氧銅。
◆ 銅母線鍍錫。
◆ 整流柜烤漆顏色：RAL7035或定制設計
◆ 整流器內部標有各元件。
◆ 觸發控制：全數字軟件調節觸發。
◆ 過載能力：105%額定輸出可連續運行，150%額定輸出可運行1分鐘。
◆ 晶閘管均流系數大于0.9，整流臂間均流系數大于0.9。
◆ 晶閘管選用中國中車（英國Dynex母公司），技術和質量與ABB同級。晶閘管是整流器的核心部件，其優化選擇直接關系到系統的可靠性、使用壽命、均流系數和整體效率，非常重要?？梢圆⒙搮狄恢碌木чl管，以盡量減少元件參數的離散性，提高均流系數。
◆ 晶閘管為N+1配置，如果一個晶閘管失效，整流器可以繼續輸出額定輸出而不會受到過度損壞。
◆ 電流控制精度優于±1%。
◆ 負載晶閘管失配限制為10%；

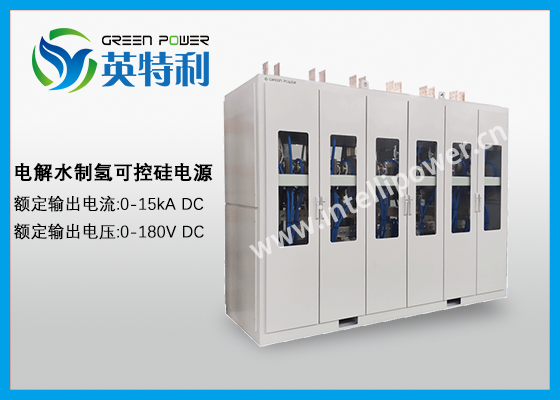

外形圖
解決方案

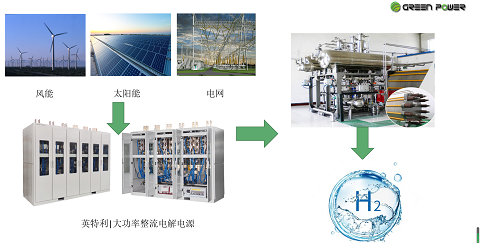

▲解決方案示意圖
電解水制氫整流器
水電解制氫可控硅整流柜將電網的三相交流電轉換為水電解制氫電解槽需要的直流電，為電解的發生提供電能，是水電解制氫的必需設備。整流柜系統一般包括變壓器、整流柜、控制柜?，F階段國內電解水制氫有堿性制氫（AWE）、PEM制氫和SOEC制氫三大技術路線，由于成本、成熟度與產業鏈配套等多因素決定，AWE是目前的主流。

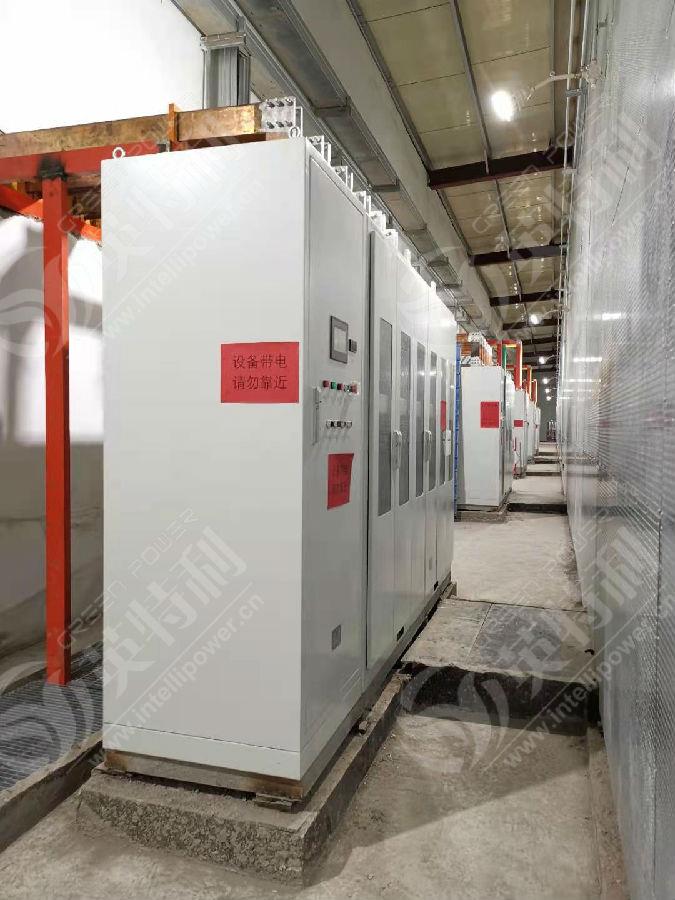

我國AWE裝置的總安裝總量為1500~2000套，國產設備的產氫量可達到為1000Nm3/h，圖中水電解制氫設備【整流柜】由我公司提供，滿足諧波、功率因數等嚴格的指標要求，制氫設備每小時產氫量1000立方，用于某全球知名半導體企業。
