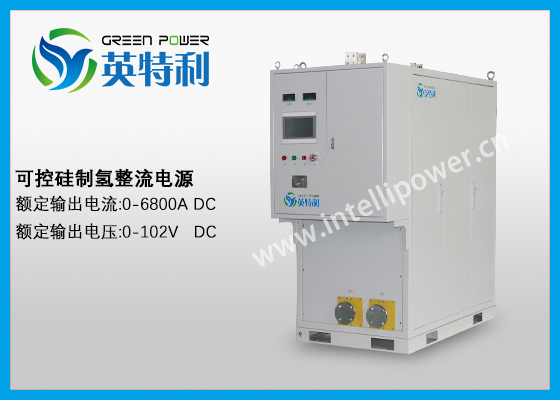

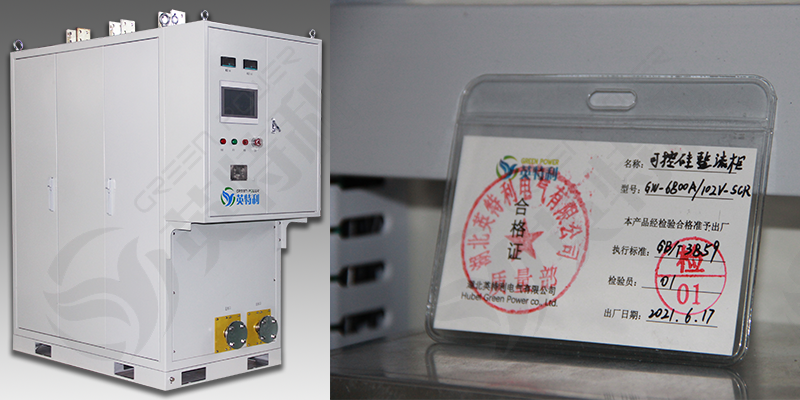

6800A 102V 雙反星電解水制氫裝置整流柜

介紹

本整流柜是用于項目擬建100Nm3/h堿液電解水制氫裝置，整流器的功率電路主要由工頻變壓器和雙反星型整流器組成。整流器的控制電路主要由觸摸屏、按鈕、控制器、PLC、電流和電壓傳感器等組成。操作人員可以使用觸摸屏和按鈕完成人機交互功能，通過觸摸屏完成系統參數設置、操作、數據和狀態顯示等功能?？刂破魇强刂葡到y的核心，它控制晶閘管模塊的晶閘管的導通，使整流器輸出實時跟蹤輸入給定。6800A/102V整流柜主要由雙反星整流電路和控制器組成。整流電路為雙反星整流電路，每橋臂由兩組并聯的晶閘管，快速熔斷器，脈沖觸發板，過電壓保護板等器件組成。輸入電壓接整流變壓器輸出電壓。

整流柜技術要求

整流柜額定輸出直流電壓102 V

整流柜額定輸出直流電流6800 A

整流柜負載能滿足連接電解槽使用要求（額定電壓102V,輸出額定電流6800A）

負載等級：I級

整流柜抗電壓等級：B級

整流柜具有手動切換的穩壓?穩流兩種工作模式，直流電壓，電流在額定值的0?100%范 圍內連續可調

穩壓精度：輸出直流電壓在20?100%額定電壓范圍內，整流變壓器網側電壓在其額定值 的±5%范圍內波動時，穩壓精度為1.5%

穩流精度：輸出直流電流在20-100%額定電壓范圍內，整流變壓器網側電壓在其額定值 的±5%范圍內波動時，穩流精度為1%

整流柜具有下列功能

1）一般顯示（柜門指示燈顯示）

a.電源顯示b.運行指示c.故障指示

2）保護和故障報警

a,直流輸出過電流；b.缺相指示；c.冷卻水壓力過低；d.外部故障；e.緊急停車；f.電解允 許 g.變壓器溫度報警

當發生以上情況時，整流柜應立即停止輸出，并發出聲光報警，同時輸出故障信號。

3）產氫量自動調節功能：

a.整流柜預留外控調節控制端子，整流柜所有信號接入制氫系統PLC ,由制氫系統的PLC輸 出信號控制整流柜的輸出電流大小達到智能產氫模式

b.接受信號為4?20mA,調節方式為從4?20mA由小到大方式

4）近控/遠控功能

開關位于整流柜觸摸屏上，近控時由觸摸屏設定達到所需電流，遠控時由PLC輸出4?20mA 信號控制整流柜輸出電流

4.2.2整流柜具有下列開關和按鈕（除急停按鈕在柜體，其他在觸摸屏上）

a.穩流/穩壓開關b.運行按鈕c.停止按鈕

d,急停按鈕（柜體上）e.電流調節f.近控/遠控開關

4.2.3直流輸出為單正極和兩個負極。測量儀表指示內容為直流輸出電壓，直流輸出電流，顯示精 度為1.5%

4.2.4整流柜具有將直流電壓，直流電流對外輸出功能，輸出信號為4?20mA,要求輸出精度±1.5%

4.2.5整流柜在穩壓狀態下具有限流功能，在穩流狀態下具有限壓功能

4.2.6整流柜頂板使用環氧板，方便安裝時拆卸

4.2.7整流柜內導線為銅母線及銅導線，導線為多股軟線，聚氯乙烯絕緣（阻燃型），額定耐壓值 不低于500V
