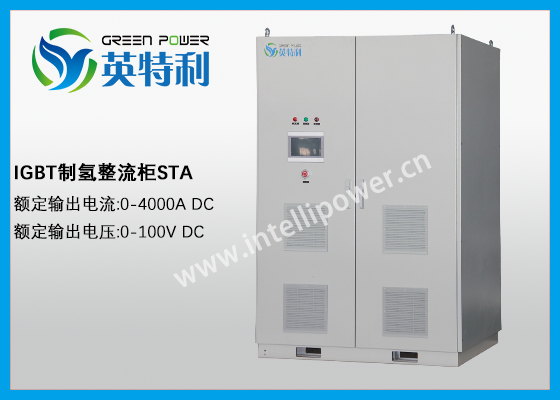

4000A 100V 制氫設備配套用的IGBT電解電源整流裝置
介紹：
大功率電解電源整流裝置：整流裝置由整流變壓器、整流柜組成，用于供給電解所需直流電源。
控制柜：控制柜包括工控機（PLC）、二次儀表、氫氣和氧氣分析儀、穩壓電源及操作按鈕、開關等、可實現自動檢測、調節、顯示、故障報警、聯鎖、自動開機與停機等功能。工控機是控制部分的核心。
該產品共有8個IGBT電源模塊+控制部分組成的電源整流裝置，采用水冷， 法蘭成對配套，輸入電壓三相交流380V, 輸出直流100V，電流4000A。
1. 交流輸入 | |||
1.1 | 交流輸入相數 | 三相五線 | |
1.2 | 交流輸入線數 | ABC | |
1.3 | 交流輸入額定電壓 | 380V | |
1.4 | 交流輸入頻率 | 50Hz/60Hz | |
2. 直流輸出 | |||
2.1 | 額定直流輸出 | 4000A 100V | |
2.2 | Output mode and range輸出模式和調節范圍 | 恒流, 0-100% 額定值 | |
恒壓, 0-100% 額定值 | |||
2.3 | 效率 | 滿載 | |
2.4 | 精度 | <1% | |
3. 主要特性 | |||
3.1 | 應用 | 制氫 | |
3.2 | 控制模式 | IGBT PWM | |
3.3 | 冷卻方式 | 水冷 | |
34 | 遠控接口 | R4-20mA 及干結點 | |
3.5 | 功率因數 | ≥0.93 | |
3.6 | 觸摸屏人機界面 | 有 | |
3.7 | IP 等級 | IP30 | |
3.8 | 絕緣登記 | B | |
3.9 | 工作模式 | 持續工作 | |
3.10 | 報警類型 | 聲光報警（在直流電源前面板和觸摸面板上） | |
3.11 | 使用環境 | 室內（濕度≤ 90%， 溫度≤ 40℃） | |
應用：

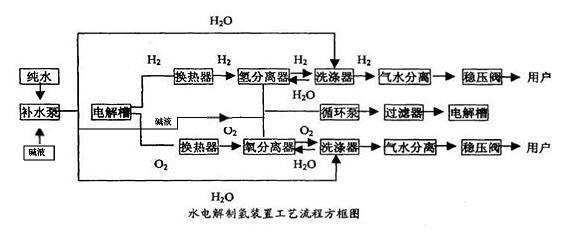

該整流設備（控制柜 整流柜）為電解水制氫主要設備之一， 除此之外整個電解水制氫系統中用到的設備還有 氫發生處理器（電解槽），水泵，蒸餾水箱，堿液箱，開關柜，氫氣儲罐，壓縮空氣儲罐，閉式冷卻水系統，等等配套設備。根據客戶需求制定方案，也可以提供制氫其它配套系統。氣體系統：當制氫系統中的電解槽接通直流電源，電解電流上升到一定數值時，電解槽內的水被電解成氫氣和氧氣。來自電解槽內各電解小室陰極側的氫氣和堿液，借助循環泵的揚程和氣體升力，經堿液換熱器進入氫分離洗滌器的分離段，在重力的作用下氫氣和堿液分離。分離后的氣體送入洗滌段，對氣體進行冷卻、洗滌和除霧，然后進入貯罐待用。
優勢：
適用于不同規格電解槽：kW到MW級
AC-DC、DC-DC成熟方案
可靠性高，多處現場應用驗證
輸出穩定度高
控制精度高
數字控制、響應速度快
自動化程度高，可儲存歷史數據、設置工藝曲線
模塊化結構
軟啟動功能
觸摸屏人機界面
