8000A 330V 12脈波電解水制氫晶閘管整流器電源柜
8000A 330V電解水制氫晶閘管整流器
整流系統設計為電解制氫提供直流電能，可控硅整流系統由一臺整流柜、一 臺整流控制柜和輔助裝置等組成。 整流柜內采用12脈三相橋非同相逆并聯拓撲電路，主要器件包括晶閘管、 熔斷器、過電壓保護器、電流傳感器、自冷/水冷銅排、冷卻水管及熔斷器和溫 度開關狀態檢測模塊等。
英特利電解水制氫晶閘管整流器 參數
類型 | 可控硅電源 |
輸入電壓 | 3 相380V~110KV（50/60Hz) |
額定輸出電壓 | 定制設計，可高達1500V |
額定輸出電流 | 定制設計，高達100kA |
輸出電流范圍 | 0-100% |
變壓器冷卻方式 | 干式或油冷 |
絕緣等級 | B, A |
變壓器安裝位置 | 室內，室內或電源柜外 |
變壓器硅鋼片 | 采用優質冷軋晶粒取向硅鋼片，具有高滲透率和低損耗 |
抽頭轉換開關 | 可用 |
電路配置 | 3 相橋或雙反星 |
輸出脈數 | 6 脈或12 脈或24脈 |
整個系統效率包括變壓器和電源 | ≥98.5%（額定輸出） |
功率因數 | ≥0.9（調壓范圍內） |
恒流精度 | 在+/- 0.5％之內 |
恒壓精度 | 在+/- 0.5％之內 |
控制模式 | 恒流/恒壓 |
電流紋波 | ≤5% |
諧波TDHi | 定制設計 |
可控硅電源冷卻方式 | 水冷或風冷 |
人機界面 | 彩色觸摸屏 |
遠控接口 | MODBUS, Profibus, Profinet，以太網，4-20mA模擬信號及開關量信號 |
保護 | 接地檢測和接地故障報警 |
晶閘管RC緩沖器 | |
快速保險絲等 | |
過熱保護 | |
輸出過壓/過流保護 | |
驅動保護 | |
水壓力保護 | |
水溫保護 |

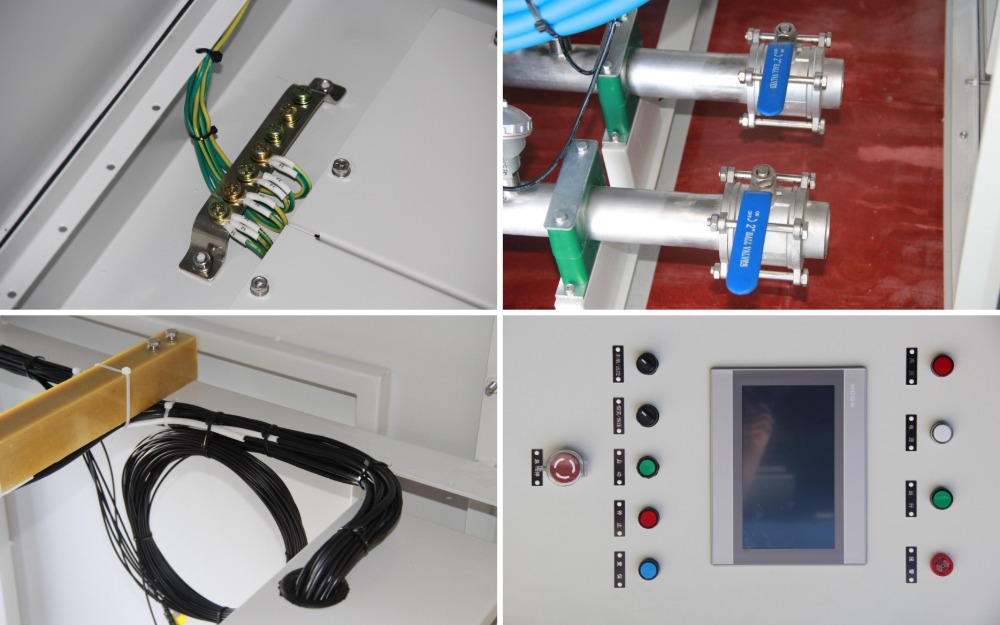

8000A 330V電解水制氫晶閘管整流器部分照片展示
英特利晶閘管SCR整流器優勢：
適用于 MW 級大中型電解設備，可通過多脈波（如 24 脈波、48 脈波、60 脈波、96 脈波等）實現低諧波； 通過有載調壓開關及精確的可控硅觸發角控制保證功率因數；通過全數字 控制跟蹤技術滿足光伏供電、風電供電的特點。針對大型電解設備的供電 方案，具有可靠性高、效率高、投資低、占地面積少、維護量小等優點， 為目前廣泛采用的大規模電解水制氫供電方案。
