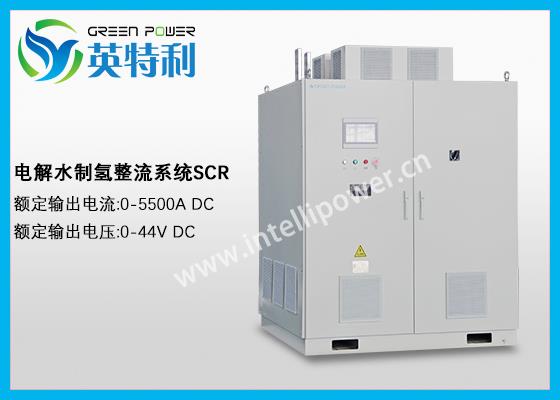

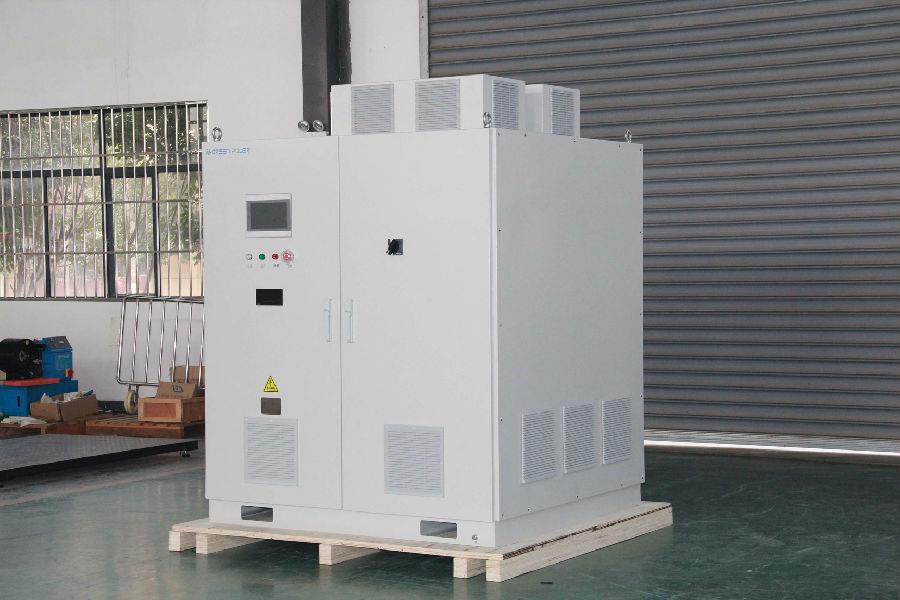

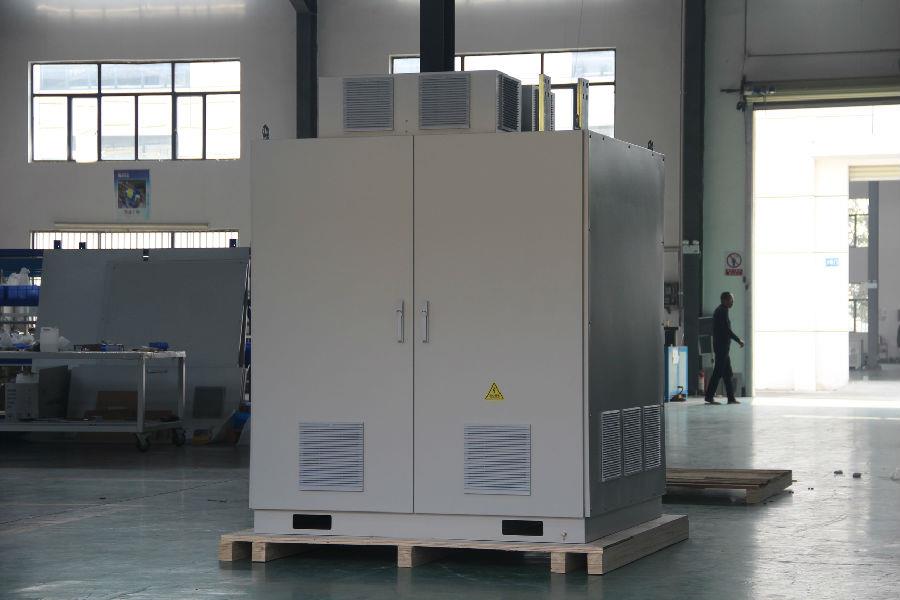

5500A 44V 水電解制氫裝置整流系統
產品詳情
介紹：
整流系統設計為電解槽提供直流電能，輸出直流參數為5500A/44V。整流器采用6脈雙反星拓撲電路，主要器件包括塑殼斷路器、變壓器、晶閘管、熔斷器、電流傳感器、銅排、風機等?？刂乒癫捎糜|摸屏、指示燈、按鈕等完成人機交互功能，并通過觸摸屏完成系統參數設置、操作、數據和狀態顯示等功能。
5500A/44V可控硅整流器主電路采用6脈雙反星電路，單橋臂由一個晶閘管和一個熔斷器串聯組成，熔斷器用于過載或短路保護。當晶閘管發生故障時，熔斷器將熔斷，以防止整流短路引起的故障擴大。每只晶閘管還并聯RC吸收電路，用于吸收換向時的電壓峰值，以保證晶閘管的安全可靠運行。整流器采用風機冷卻。PLC實時監控整流柜中晶閘管溫度和熔斷器的狀態，并通過通訊將其狀態實時傳送到觸摸屏。當熔斷器熔斷或過熱保護時，可通過觸摸屏顯示快速定位故障器件的位置。
類別 | 參數 |
輸入電壓 | 380V AC |
輸入電流 | 500A AC |
輸入頻率 | 50Hz |
額定電流 | 0~5500A DC |
額定電壓 | 0~44V DC |
主電路拓撲 | 6脈雙反星整流 |

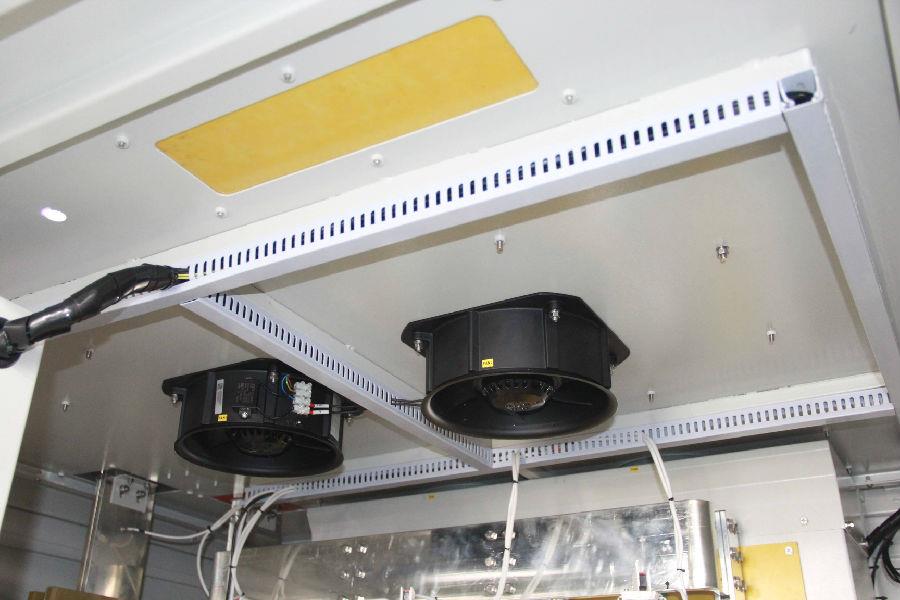

冷卻方式 | 風冷 |
防護等級 | IP30 |
環境溫度 | 0~40℃ |
環境濕度 | < 90% |
海拔高度 | < 2000m |
類別 | 參數 |
安裝地點 | 戶內 |
外形尺寸(寬*深*高) | 1720x1680x2210mm |
重量 | 2175kg |
顏色 | RAL 7035 |
交流輸入 | 頂部 |

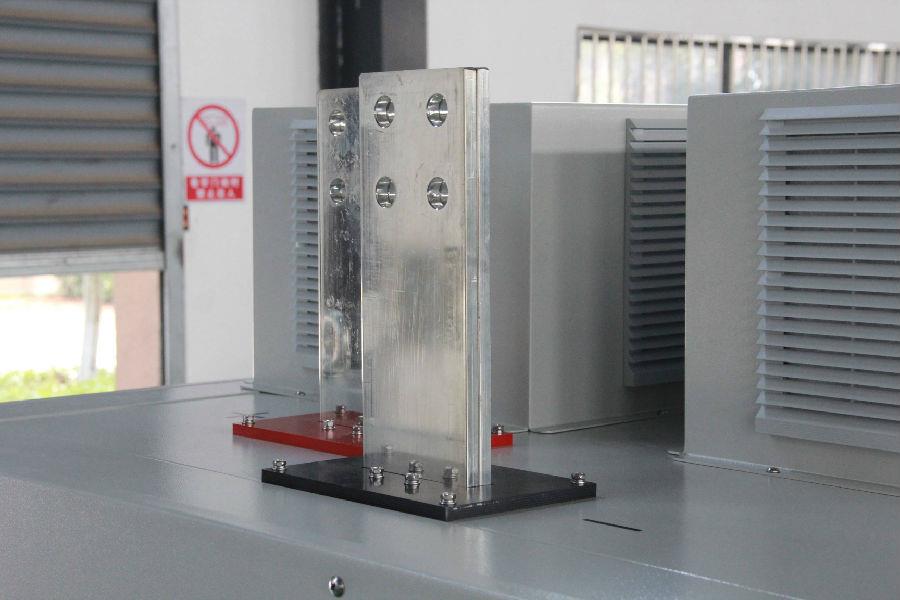

直流輸出 | 頂部 |
應用：電解水制氫

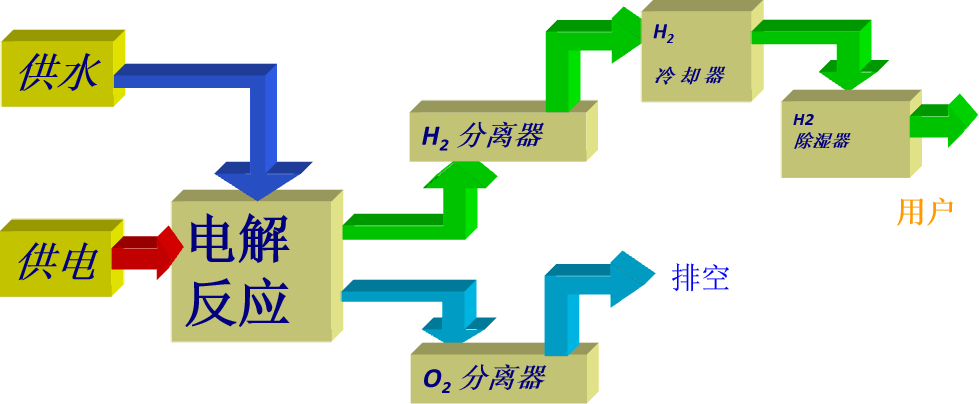

在直流電（5500A 44V）作用于氫氧化鉀水溶液時，在陰極和陽極上分別發生下列放電反應，見圖：
優勢
適用于不同規格電解槽：kW到MW級
AC-DC、DC-DC成熟方案
可靠性高，多處現場應用驗證
輸出穩定度高
控制精度高
數字控制、響應速度快
自動化程度高，可儲存歷史數據、設置工藝曲線
模塊化結構
軟啟動功能
觸摸屏人機界面
