4000Nm3/h 單套23MW電解水制氫整流集裝箱成套系統
介紹

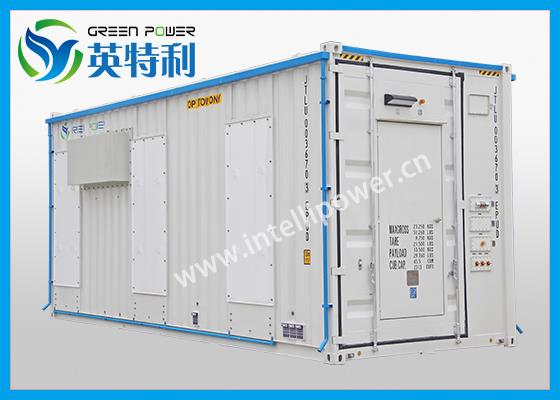

單套23MW電解水制氫整流集裝箱成套系統
該系統是集成變壓器、整流器、柜間連接等的集裝箱一體化項目，采用先進的整流技術和設備，效率高、穩定性強，在產氫效果和成本控制方面優越于傳統方案，可為單臺套4000Nm3/h電解槽供電，這一突破更加印證了英特利在新能源制氫領域的技術創新和系統集成能力。
參數
|
23MW整流系統-可控硅/晶閘管整流器部分參數 |
|||
|
輸入電壓 |
579.9V AC |
輸出電壓 |
0-675V DC |
| 輸入電流 | 2x14076A AC | 輸出電流 | 0-34500A DC |
| 輸入頻率 | 60 Hz |
冷卻方式 |
Water Cooling |
|
相數 |
2 x3P |
重量 |
5000KG |
|
型號 |
GW-34500A/675V-SCR |
尺寸 |
3410x900x2820mm |
|
23MW整流系統-極化電源部分參數 |
|||
|
輸入電壓 |
400V AC |
輸出電壓 |
0-480V DC |
| 輸入電流 | 69A AC | 輸出電流 | 0-80A DC |
| 輸入頻率 | 60 Hz |
冷卻方式 |
Air Cooling |
|
相數 |
3P+N |
重量 |
600KG |
|
型號 |
GA-80A/480V-SCR |
尺寸 |
800x600x2100mm |
優點：
大規模電解水制氫整流系統關鍵要素
|
|
|
|
|
|
|
|
|
|
|
|
|
|

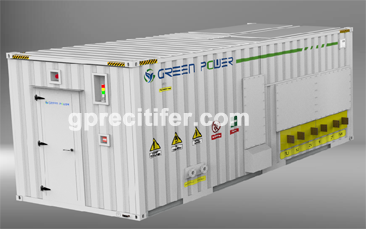

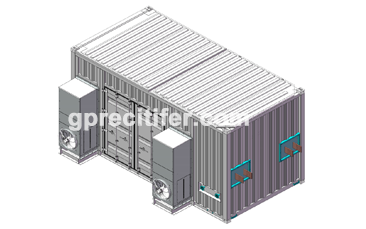

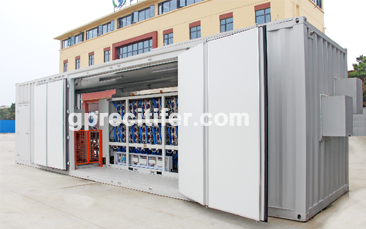

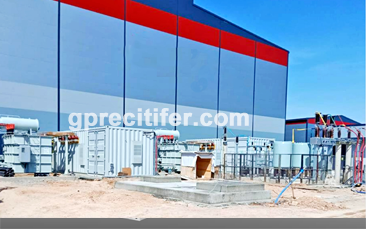

英特利集裝箱部分案例
|
12kA-80V |
4x1400A--440V |
||
 37kA-90V |
34.5kA-675V |
||
|
38kA-360V |
4x1400A--440V |
||
|
20kA-550V |
37kA-90V |
