17.2kA 320V12脈波制氫晶閘管整流器水冷
17200A/320V電解水制氫晶閘管整流器
整流系統設計為電解制氫提供直流電能，可控硅整流器由一臺整流柜和一臺整流控制柜組成。
整流柜內采用12脈三相橋非同相逆并聯拓撲電路，主要器件包括晶閘管、熔斷器、過電壓保護器、電流傳感器、自冷/水冷銅排、冷卻水管及熔斷器和溫度開關狀態檢測模塊等。
適用于大功率的制氫場合/針對大功率性價比高/可通過多脈波降低諧波/通過有載調壓開關提升功率因數
17200A/320V電解水制氫晶閘管整流器（左為控制柜， 右為整流柜）
參數
整流柜電氣參數
類別 | 參數 |
額定輸出電流 | 17200A DC |
額定輸出電壓 | 320V DC |
輸出調節范圍 | 0-17200A，0-320V |
主電路拓撲 | 12脈三相橋式非同相逆并聯 |
冷卻方式 | 純水 |
防護等級 | IP42 |
環境溫度 | -10~ +45°C |
環境濕度 | 10~90% (25°C) |
海拔高度 | < 2000m |
整流柜機械參數
類別 | 參數 |
安裝地點 | 戶內 |
外形尺寸(寬*深*高) | 2350x1200x2150mm |
重量 | 1437kg |
顏色 | RAL 7035 |
交流輸入 | 頂部 |
直流輸出 | 底部 |
控制柜電氣參數
類別 | 參數 |
輸入電壓 | 220VAC±10% 1250VA |
同步電壓 | 100VAC~380VAC (3p3w) / >10VA |
頻率 | 50Hz±2% |
脈沖波形 | 雙窄脈沖 |
脈沖寬度 | 1ms |
脈沖幅值 | ≥ 8V |
防護等級 | IP40 |
環境溫度 | 0~40℃ |
濕度 | < 90% |
海拔 | < 2000m |
控制柜機械參數
類別 | 參數 |
安裝地點 | 戶內 |
尺寸(寬*深*高) | 800×700×1900mm |
重量 | 177kg |
顏色 | RAL 7035 |
進線和出線 | 底部 |

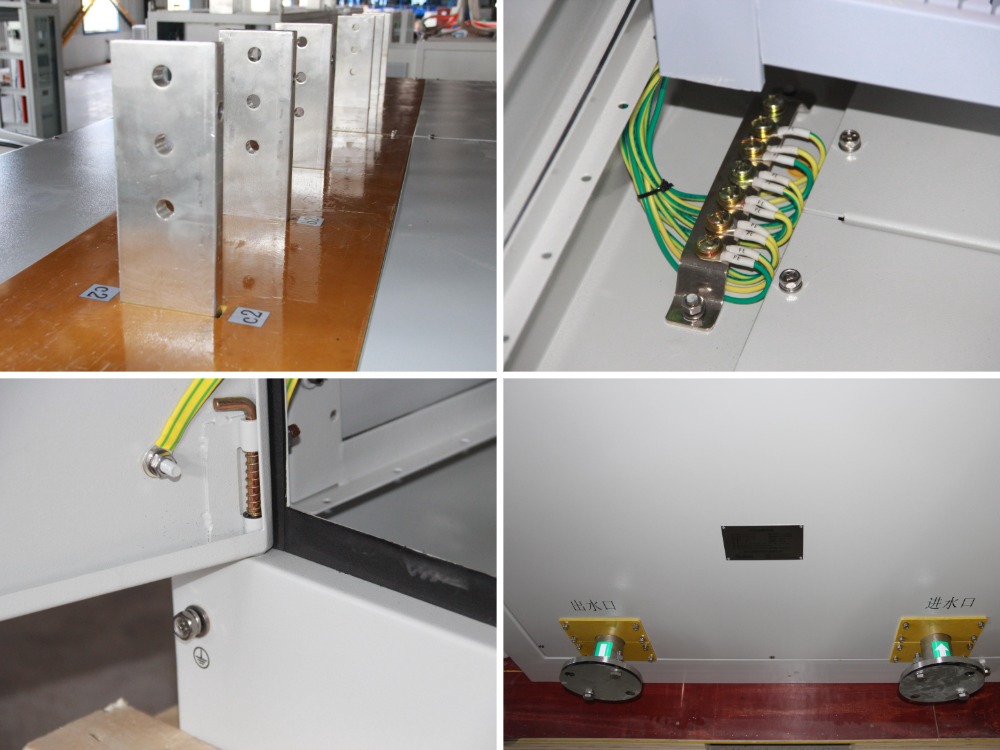

17200A/320V電解水制氫晶閘管整流器部分展示
電解水電源技術優勢
適用于不同規格電解槽：kW到MW級
AC-DC、DC-DC成熟方案
可靠性高，多處現場應用驗證
輸出穩定度高
控制精度高
數字控制、響應速度快
自動化程度高，可儲存歷史數據、設置工藝曲線
模塊化結構
軟啟動功能
觸摸屏人機界面
