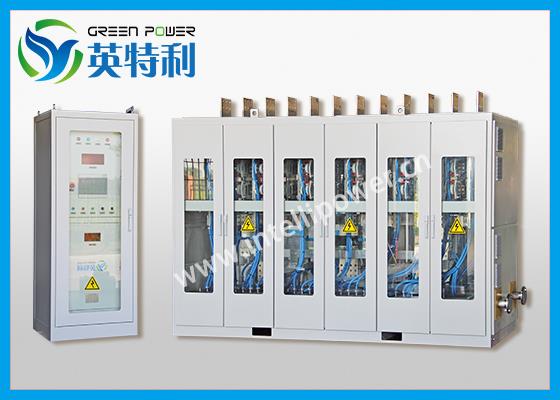

整流系統設計為電解制氫提供直流電能，可控硅整流系統由一臺整流柜、一臺整流控制柜和輔助裝置等組成。
本整流系統采用24脈整流，整流變壓器由一臺調壓變壓器和2臺12脈整流變壓器組成，整流變壓器低壓側包括1組輸出，整流柜內采用4組三相橋非同相逆并聯整流電路。
電氣參數
表1 整流柜電氣參數
類別 | 參數 |
額定輸出電流 | 16000A DC |
額定輸出電壓 | 340V DC |
輸出調節范圍 | 0-16000A，0-340V |
主電路拓撲 | 24脈三相橋非同相逆并聯 |
冷卻方式 | 水冷 |
防護等級 | IP40 |
環境溫度 | 0~40℃ |
環境濕度 | < 90% |
海拔高度 | < 2000m |
機械參數
表2 整流柜機械參數
類別 | 參數 |
安裝地點 | 戶內 |
外形尺寸(寬*深*高) | 3200x1100x2219m |
重量 | 2020kg |
顏色 | RAL 7035 |
交流輸入 | 頂部 |
直流輸出 | 下部 |
電氣參數
表3.4 控制柜電氣參數
條目 | 參數 | 備注 |
供電電源 | ￡ 三相四線 t 單相 | |
供電頻率 | t 50Hz ￡ 60Hz | |
供電電壓 | AC220V | |
供電功率 | 1.2KVA |
3.2.2 機械參數
表3.5 控制柜機械參數
類別 | 參數 |
安裝地點 | 戶內 |
尺寸(寬*深*高) | 800×650×2000mm |
重量 | 180kg |
顏色 | RAL 7035 |
進線和出線 | 底部 |
