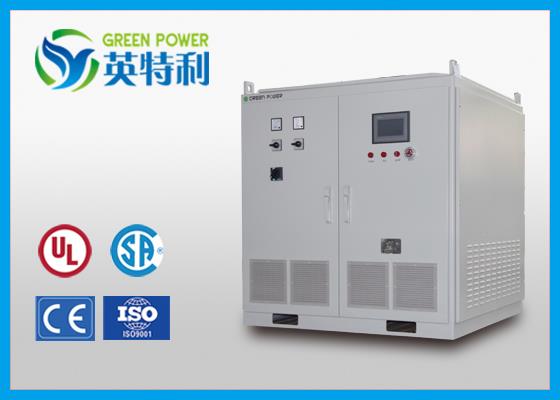

海水、鹽水電解制氯整流器

電解電源應用介紹

  通過電解海水制氯、電解鹽水制氯即采用電解法，以鹽(NaCI)為原料通過次氯酸鈉發生器電解生成次氯酸鈉((NaCL+H2O==NaCLO+H2↑)的方法。次氯酸鈉發生器生產和研制己有一百多年的歷史，已被證明是一種安全、可靠、運行成本較低、藥物投加準確、消毒效果佳的設備。對于次氯酸鈉發生器，我國已于1990年1月12日發布了GB12176一1990國家標準。是一種己經認可、技術非常成熟的方法，因而在醫院污水處理，飲用水消毒及禽畜養殖場消毒和游泳池中水處理上都有廣泛的應用。

此外，在食品行業的在線清洗(CIP)或在線消毒(SIP)次氯酸鈉發生器也開始得到運用。目前，次氯酸鈉發生器作為一種安全實效的常規水處理設備已引起全社會各個部門的高度重視，具有廣泛的發展前景。

采用電解法產生次氯酸鈉，必須使用電解電源，它為電解法提供直流電。

電解海水整流器/電解制氯整流器原理介紹

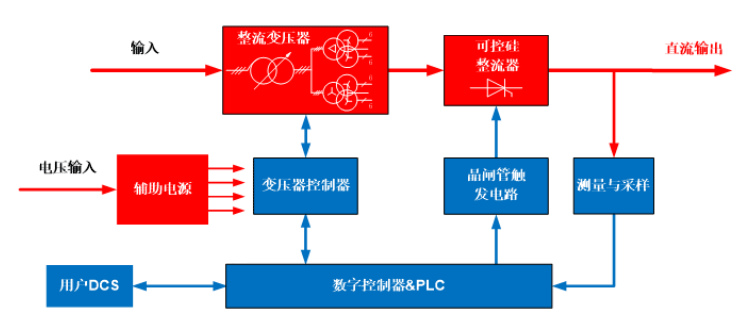

電解海水整流器將電網的交流電經整流變壓器調壓后，通過可控硅整流電路進行整流、調壓，控制系統實現系統的測量采樣、內部計算、觸發控制、保護、通訊等功能，實現穩定的直流輸出。整流電路一般有三相橋和雙反星兩種形式，根據輸出參數選擇合適的電路形式，以實現系統的優化，三相橋和雙反星兩種形式如下圖所示。

電解電源主要技術特點

l 整流器柜功能和作用：將整流變壓器交流電經整流元件的整流變換成額定輸出為直流輸給電解槽

l 整流方式、電路形式及結構

l 整流方式：晶閘管可控整流方式

- 電路型式：三相橋或雙反星整流形式

- 結構：

· 整流器的冷卻方式采用風冷或水冷。

· 整流器的控制回路由一套全數字、智能化整流控制單元構成。

· 殼體為碳鋼，表面噴塑，外殼顏色為國際色標：RAL7035。

· 主回路母線表面鍍錫

· 整流器柜門上觸摸屏，用于輸出顯示、狀態顯示，操作、報警，歷史記錄等。

· 柜內裝有230V照明燈座，門內側裝有照明燈開關

· 柜內裝有防凝露裝置

· 整流器柜落地安裝，四角設有地腳螺栓安裝孔。

· 符合GB3859的有關規定。

l 整流控制與保護

- 全數字、智能化控制單元

整流器柜的主控制單元是一套由微處理器管理的全數字、智能化控制單元?？刂茊卧哂型昝赖恼髡{節和控制功能，控制精度高，保護功能完善。

控制單元可以自動完成主回路和控制回路的相序識別和調整，這為整流器柜的安裝和調試提供了極大的方便。

- 整流器的操作控制特性

· 控制特性

整流器的輸出控制采用恒電流控制，由控制單元輸出高頻調制脈沖，由電流給定和電流反饋（由霍耳元件給出）經PID調節控制脈沖的移相改變晶閘管的導通角以控制輸出電流。

- 整流器的保護特性

整流器有完備的自診斷和保護功能，保護項目如下：

· 過流保護

輸出電流超過設定的極限值時，控制單元自動封鎖觸發脈沖，關斷主回路的輸出電流，并發出報警信號進行聲光報警。

· 過壓保護

當輸出電壓值超過設定極限值時，控制單元自動封鎖觸發脈沖，關斷主回路輸出電流，并發出報警信號進行聲光報警。

· 快速熔斷器保護

在六相整流臂上都裝有快速熔斷器，當某相因不平衡電流而引起過流時，熔斷器快速熔斷而保護主回路，同時給出熔斷信號，控制單元自動封鎖觸發脈沖，關斷主回路電流輸出，同時發出報警信號進行聲光報警。

· 缺相保護

當控制電源或主回路電源缺相時，控制單元自動封鎖觸發脈沖，關斷主回路電流輸出，同時發出報警信號進行聲光報警。

· 外回路負載保護

控制單元可以接收外回路故障信號，關斷主回路的電流輸出，以達到保護外回路負載的目的。

· 掉電安全特性

無論主回路掉電或控制回路掉電，整流器均處于關閉狀態。

所有故障和保護動作都可發生聲、光報警信號，整流器柜的面板上裝有所有報警故障源定位指示燈。并可在控制單元的編程器上讀出更為詳細的信息。這些故障信號和信息同時可以傳送到程控柜和上位機。

電解海水整流器主要技術參數

  l 制 造 商: 湖北英特利電氣有限公司

l 額定直流輸出電壓：根據客戶要求

l 額定直流輸出電流：根據客戶要求

l 直流輸出電壓調節范圍：  0-100%

l 直流輸出電流調節范圍：  0-100%

l 整流方式：雙反星或三相橋

l 冷卻方式：風冷或水冷

l 調節方式：恒流，晶閘管移相

l 恒流控制誤差：0.5%

l 外殼防護等級：IP34或更高

l 整流柜效率：﹥93%（額定工況時）;

l 遠控通訊接口：RS485、4-20mA、0-10V、以太網可選

l 功率因數：﹥0.90(α＜10°);

l 過載能力：105%連續，150% 1分鐘；
