140kA 170V DC石墨化整流電源系統
用于石墨和鋰電池負極材料工廠的140kA 170V整流變壓器和整流器
應用：
石墨是其中一種較軟的礦物?？捎糜谏a耐火材料、導電材料、耐磨材料、潤滑劑、耐高溫密封材料、耐腐蝕材料、隔熱材料、吸附材料、摩擦材料和防輻射材料等，由于石墨具有許多優良的性能，這些材料廣泛應用于冶金、石油化工、機械工業、電子產業、核工業、國防等。
用于石墨化工廠的基于晶閘管的整流器簡介：

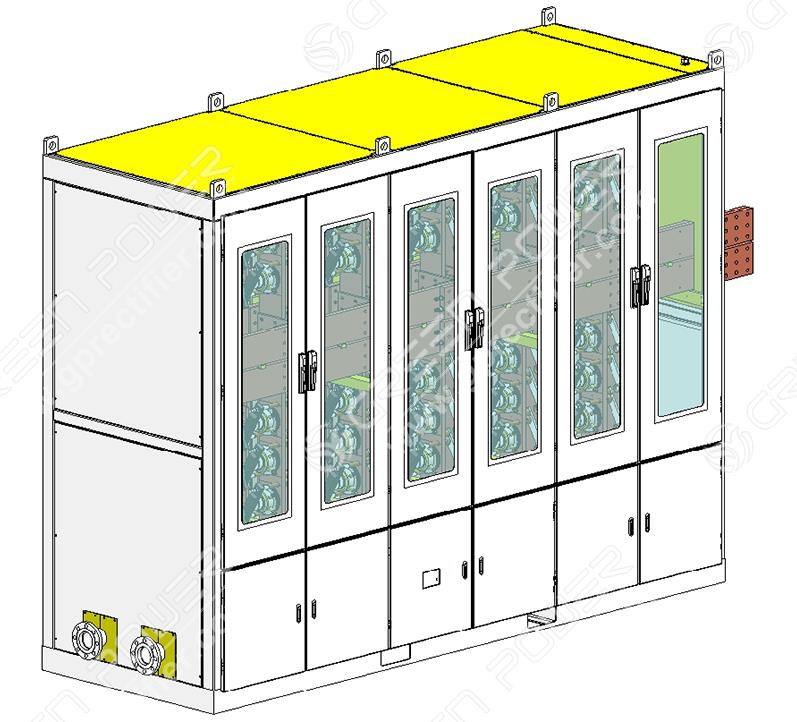

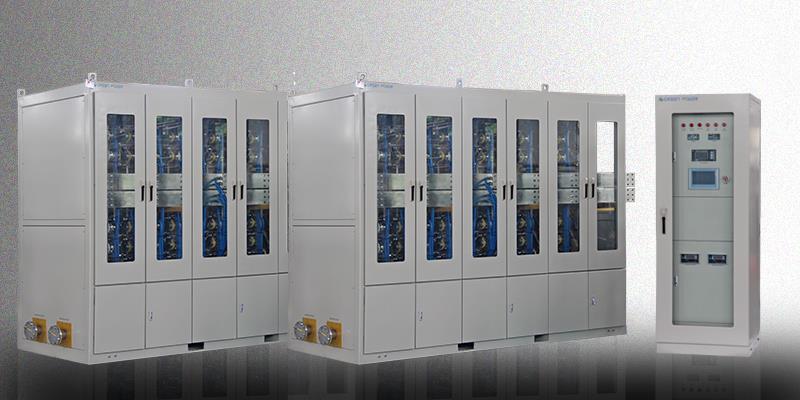

用于石墨和鋰電池負極材料工廠的140kA 170V整流整流器
140kA 170V整流柜電氣參數：
序號 | 規格 | 技術參數 |
1 | 制造商 | 湖北英特利電氣有限公司 |
2 | 型號 | GW-140kA/170V-DIO |
3 | 安裝位置 | 室內 |
4 | 柜子數量 | 共2個 |
5 | 額定電流 | DC 140kA |
6 | 額定電壓 | DC 170V |
7 | 直流電流調節范圍 | 0-100%連續可調 |
8 | 使用的半導體器件類型 | 二極管 |
9 | 主回路形式 | 雙反星同相逆并聯 |
10 | 效率@額定輸出 | ≥99%（整流器） |
11 | 單個整流器脈波數 | 6 |
12 | 控制精度 | 由有載調壓開關決定 |
13 | 功率因數 | 額定輸出時0.92 |
14 | 整流元件均流系數 | ≥0.85 |
15 | 整流臂間均流系數 | >0.95 |
16 | 熔斷器類型 | 快速熔斷器 |
17 | 短路能力 | 24小時內一次，120%持續60秒 |
18 | 電流裕量 | >3.0 |
19 | 電壓裕量 | >3.0 |
20 | IP等級 | IP52 |
21 | 遠控通訊方式 | 以太網 |
22 | 整流器冷卻方式 | 去離子水 |
23 | 直流傳感器類型 | 霍爾傳感器 |
24 | 連接方式 | 銅排，鍍錫 |
25 | 人機界面 | 彩色觸摸屏10寸 |
26 | 顏色 | RAL7035 |
27 | 溫度限制 | 連續額定輸出狀態下的溫升應滿足：整流臂母線<55℃，熔絲臂母線<55℃ |
整流器保護
系統提供以下保護：
交流開關過電壓保護
元件換向過電壓吸收保護
快動熔斷器保護
水壓保護
水溫保護
橋臂母線溫度保護
整流柜超溫保護
DM水電導率低保護
DM泵電機過流保護
直流過流保護
直流過壓保護
工藝連鎖，通過DCS聯鎖
急停保護
短路保護
買方要求的其他保護
計算機監控和遠程監控

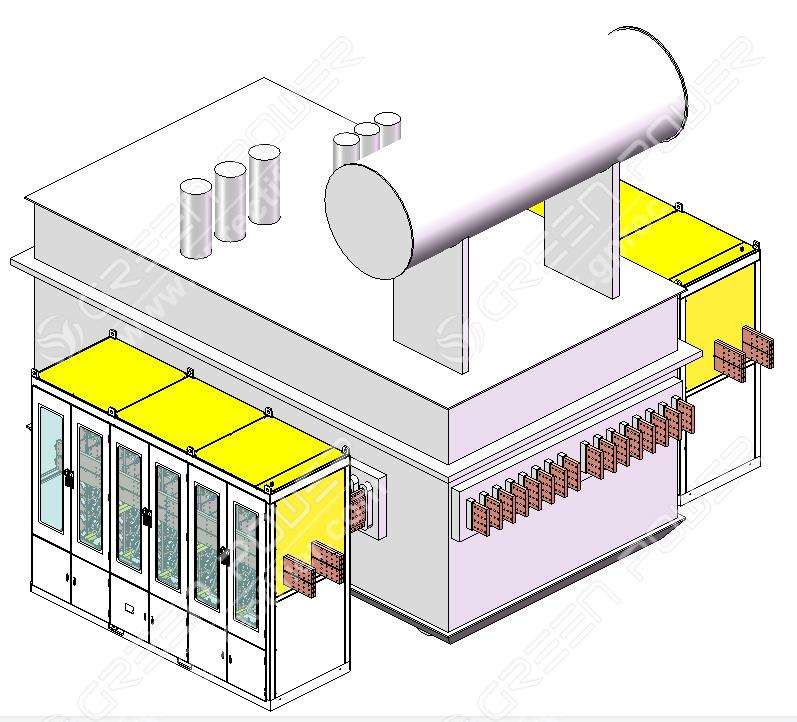

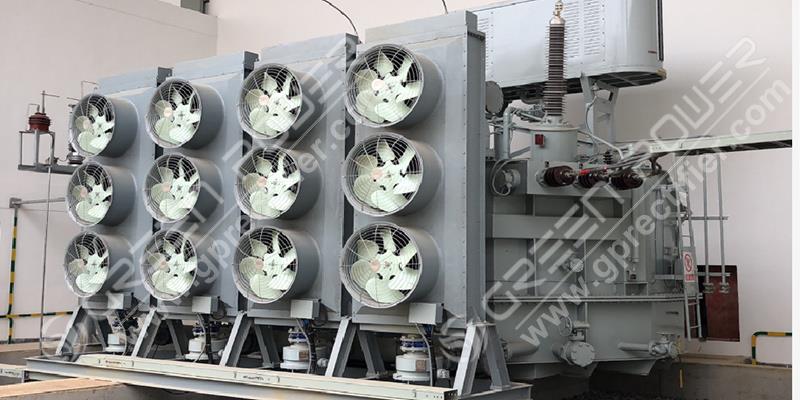

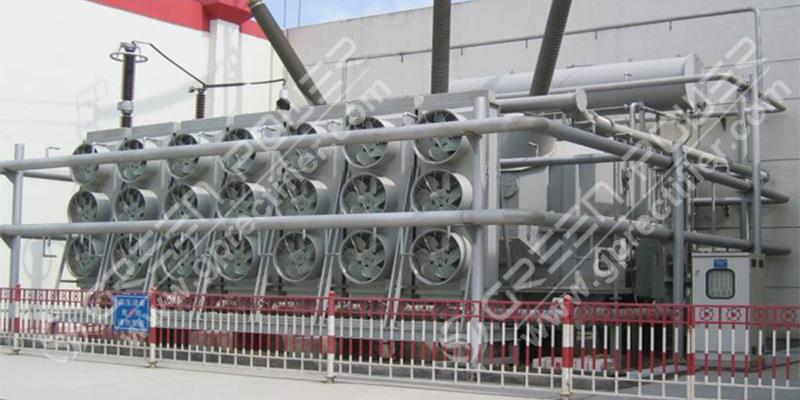

石墨化廠用調壓整流變壓器
英特利整流器系統的優勢
? 遵循IEC標準以滿足國際市場要求。
? 從整個系統設計、設備選型、拓撲結構、保護系統、抗干擾措施、全動態試驗等方面保證設備的可靠性，滿足不間斷運行的要求。
? 優化的主電路設計和對稱布局能有效降低損耗和電磁干擾，提高設備的電磁干擾性能。通過選擇半導體器件和整流電路的配置，以及合理的結構設計，降低整流系統的損耗，提高了效率。
? 通過軟硬件電路的可靠性設計，以及電磁兼容設計來提高系統的可靠性，使設備能夠在電磁環境中可靠工作。
? 冷卻水接頭和管道設計能承受更高的水壓而不漏水。
? 使用霍爾傳感器進行直流輸出電流和電壓的測量和采樣。
? 在觸摸屏上選擇自動/手動模式，可根據選擇的本地/遠程控制接通整流器并控制輸出，電流在手動模式下由觸摸屏控制，在自動模式下由PLC信號控制。
? 配備有通過互聯網通訊的遠程PC監控和手機APP監控。
? 所有緊固件采用不銹鋼材料。
性能優勢包括但不限于以下:
1) 高可靠性
? 盡管整流器的投資與總的投資占比相對較小，但整流器故障會導致巨大的生產損失，工業行業不允許對整流器的可靠性做出任何妥協。采用必要的保護措施（如吸收電路）保護器件不會損壞。
? 根據國際標準設計，如IEC標準。
? 提供所有必要的保護措施、聯鎖、急停功能和接地故障監測等，以確保系統的安全。
? 采用高精度電流傳感器作為反饋控制，提高系統運行的可靠性。
? 二極管電流和電壓裕度比≥3，提高系統可靠性。
? 系統所用元器件均為進口或國內高品質產品，對設備進行嚴格的進貨檢驗，充分保證設備的可靠性。
? 裝配和布線的標準化工藝，以及對裝配和布線的嚴格檢查，保證生產過程的質量。
2) 節能
? 節約能源和增加收入，電能是一種昂貴而寶貴的資源，也是主要成本因素之一。因此，英特利公司花了數年時間持續改善，提供高的效率和低的電力損耗。
? 我們的解決方案為了滿足節能需求：
? 優化的變壓器和整流器設計
? 定制化的半導體和熔斷器選型
? 盡可能短的變壓器-整流器連接
? 采用防磁設計，可能發生局部加熱的磁路采用不銹鋼材料，降低發熱。
? 整流柜內元件排列整齊緊湊，既有均流的優點，又縮短了柜內導電回路的距離，提高了整個系統的效率。
? 整流柜內所有銅母線表面均采用先進技術進行防腐、抗氧化處理。銅排與元件之間的接觸面和快動熔斷器經過特殊處理，以增加接觸面積，降低接觸電阻，減少元件和熔斷器的損耗。
? 柜體布置合理，結構緊湊。避免局部渦流和鋼結構發熱，減少損耗，提高效率。
3) 功率因數高
? 高功率因數可降低無功功率、變壓器容量和線路電流。
? 通過二極管整流，提高功率因數
4) 壽命長
? 設計壽命超過30年，減少投資。
? 合理的設計，優質的零部件和材料，優良的工藝，保證了整流器的高可靠性。
1) 友好的人機界面
? 智能便捷的操作和監控
? 采用觸摸屏控制操作和顯示，可保存歷史數據、檢查輸出波形、就地/遙控選擇、恒流/恒壓選擇、保護顯示和報警、水溫顯示、變壓器油顯示等智能功能。
? 組網方便，可通過模擬信號4-20mA或0-10V，RS485，Profibus，以太網通訊，實現方便的遠程控制。
? 提供遠程PC監控和手機APP監控。
為什么選擇英特利呢？
豐富的經驗：
(1) 二十年以上整流器的銷售、設計、生產和服務經驗，源于成立于1960年的中國整流器生產制造商。
(2) 擁有石墨行業的豐富經驗。
(3) 出口到全球50多個國家，與多家世界五百強企業合作，包括韓國的知名企業。
滿足國際標準：IEC、美國、加拿大、歐盟、韓國等國際標準。
強大的技術實力：博士、碩士技術團隊，擁有20年以上技術經驗，先進的技術水平。
可靠的品質：設計、生產、測試嚴格按照ISO9001:2015標準及可靠性標準，保證可靠運行。
周到的服務：提供專業的售前、售中和售后服務，在韓國當地有合作伙伴，必要時可以提供服務。提供終身售后服務。擁有完善的客戶管理系統。

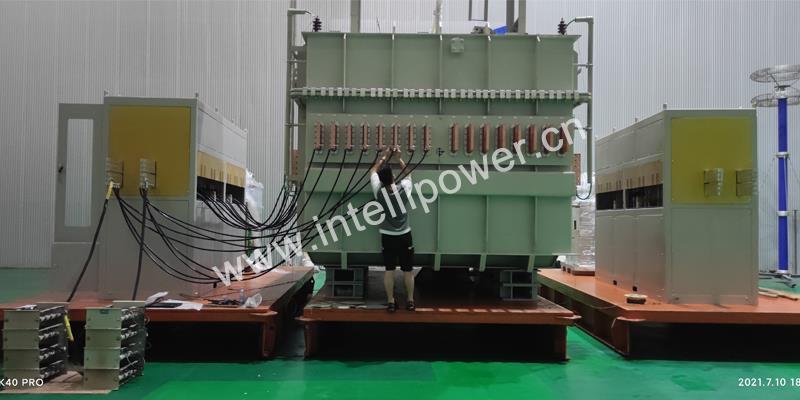

出口到巴基斯坦的石墨項目整流系統

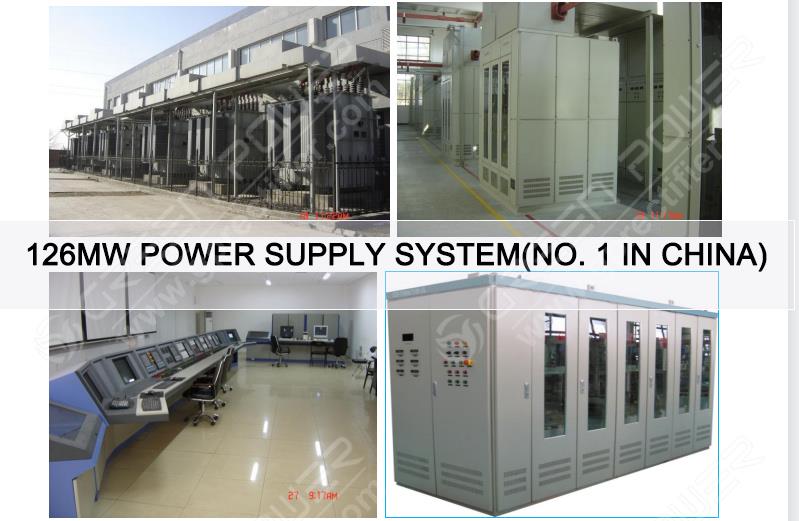

整流系統126MW
包裝：
