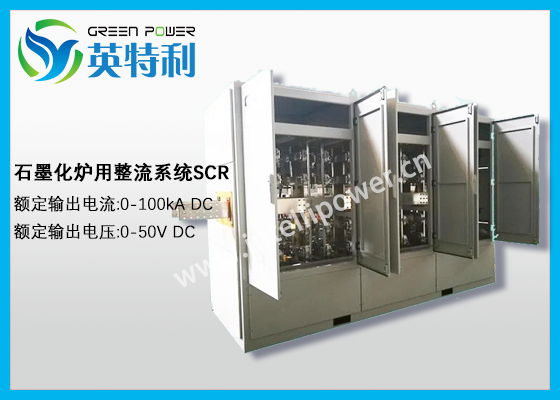

100kA 50V石墨化爐大電流直流電源整流器

主要用途：

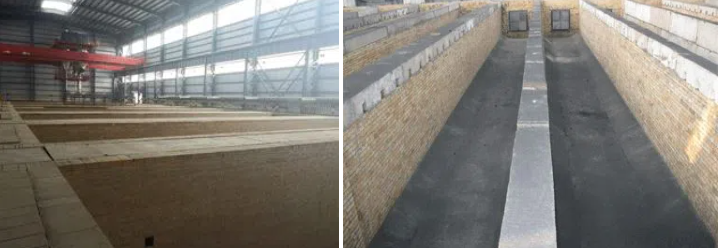

該項目整流器主要是通過將電網里的交流電源轉為直流電源。然后為石墨化爐提供直流電源，通過爐膛產生的熱量（2600℃-3300℃），將碳烘烤成石墨。

石墨化變壓器整流器簡介：

整流變壓器具有高壓三相輸入，變壓器的輸出通過柔性母線作為整流器的輸入，在整流器輸出端產生0-50V的直流電，并在負載上保持100kA的直流電流。

變壓器采用OFAF冷卻和整流器水冷。

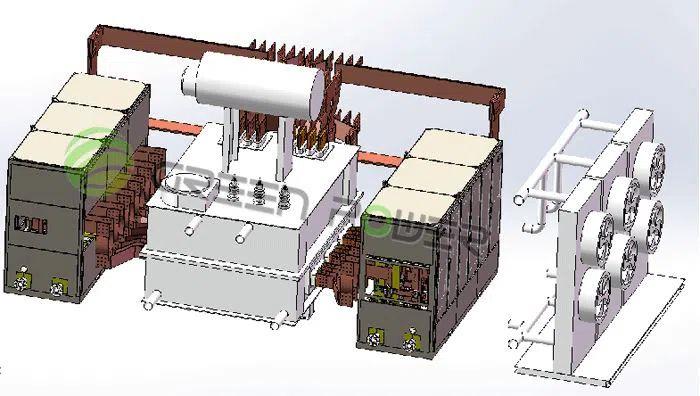

變壓器和整流器都安裝在自供電小車上，該小車可以在金屬軌道上移動，在熱還原過程中，可以在軌道上從一個爐子移動到另一個爐子。

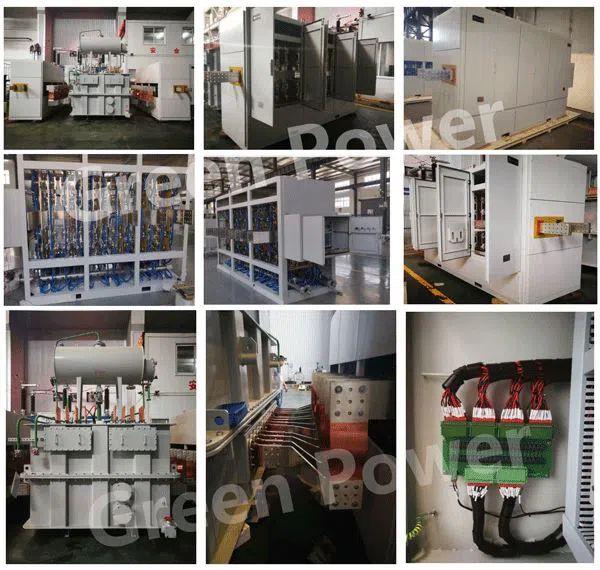

石墨化變壓器整流系統組成：

◆ 高壓開關柜

◆ 整流變壓器

◆ 整流器

◆ 控制面板

◆ 直流輸出測量裝置

◆ 熱交換器

英特利整流器優勢：

◆ 適用于不同環境的設計

◆ 通過PLC調制解調器遠程監控

◆ 結合應用工藝和技術參數，優化主電路設計、鐵磁計算和結構設計，有效降低EMI、損耗、提高效率

◆ 同步信號自適應濾波

◆ 光纖觸發，光延遲小，同步效果好，抗干擾能力強

◆ 自主研發的DSP數字控制，響應速度快，控制精度高，可靠性高，易于DCS組網

◆ 高可靠性，出口應用驗證

◆ 結構設計考慮多個并聯晶閘管，均流效果好

◆ 防腐處理

◆ 國際級工藝標準

◆ 變壓器有載分接開關可用

◆ 提供諧波研究

◆ 根據規格，我們可以符合IEC、IEEE、CE、UL、CSA等...

◆ 低工作溫度的高效機組

◆ 不銹鋼水管

◆ 晶閘管N+1冗余

◆ 提供多脈沖配置

◆ 提供接地絕緣檢測

◆ 針對當地環境、海拔和冷卻條件進行設計，提供相應冷卻系統類型

◆ 風冷整流器可在零攝氏度溫度區使用，避免水結冰，有經驗

◆ 7:00-23:00 北京時間服務（UTC+8）
